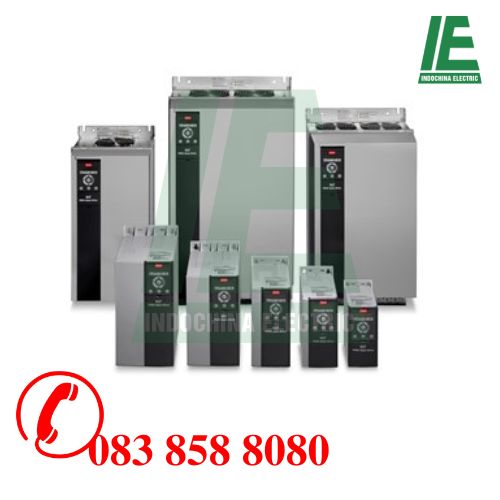

VLT® HVAC Basic Drive FC 101
Điều khiển cơ bản, hiệu quả của quạt và máy bơm trong các ứng dụng HVAC
VLT® HVAC Basic Drive được cung cấp với các chức năng tích hợp giúp giảm chi phí ban đầu và tăng năng suất. Nó là đơn vị nhỏ gọn nhất trong lớp của nó. Các cuộn dây DC tích hợp giúp giảm sóng hài xuống mức tối thiểu tuyệt đối và Trình tối ưu hóa năng lượng tự động tiết kiệm 15-25% năng lượng kể từ lần thứ hai bạn bật nó lên. Đạt được chi phí sở hữu thấp nhất với bộ truyền động hàng đầu dành riêng cho các ứng dụng thông gió, sưởi ấm và làm lạnh.
Phạm vi
3 x 200 - 240 V ............ 0,25 - 45 kW
3 x 380 - 480 V ............ 0,37 - 90 kW
3 x 525 - 600 V ............ 2,2 - 90 kW
Cấp độ bảo vệ
IP 20 / Khung
IP 21 / NEMA UL Loại 1 (bộ tùy chọn riêng biệt)
IP 54
Tổng quan
- Dễ dàng cấu hình, cài đặt và nối dây
- Khởi động bay: Giảm mài mòn cơ học trên thiết bị
- Bộ điều khiển PI tích hợp
- Tích hợp quạt, chức năng bơm
- Chế độ ghi đè lửa để tăng cường an toàn
- Chức năng Tối ưu hóa Năng lượng Tự động Tiết kiệm 5 - 15% năng lượng
- Cuộn dây DC tích hợp - không lo lắng về sóng hài
- Bộ lọc loại C1: đáp ứng lớp bảo vệ C1, C2 và C3
- Tích hợp DC Choke Cáp nguồn nhỏ. Đáp ứng EN 61000-3-12
- Đầu vào nhiệt điện trở: ngăn chặn quá nhiệt của động cơ
Product details
| Gross weight |
|
6.12 kg |
|
| Net weight |
|
5.3 kg |
|
| Volume |
|
0 l |
|
| EAN |
|
5710107088621 |
|
Sales restriction control
| Matr grp for sales restriction |
0001 |
No grouping |
|
VLT® HVAC DRIVE FC 101 SERIES
| Product View (Switch) |
GLBL |
Global (Standard) |
|
| Product Group |
FC- |
VLT® HVAC Drive FC- |
|
| Series |
101 |
101 |
|
| Power Rating |
P1K5 |
(P1K5) 1.5 KW / 2.0 HP |
|
| Phase |
T |
Three phase |
|
| Mains Voltage |
4 |
380 - 480 VAC |
|
| Enclosure |
E5A |
IP54 (not TYPE 12) |
|
| RFI Filter |
H3 |
(H3) RFI Class A1/B (C1) |
|
| Brake - Safe Stop |
X |
No brake chopper |
|
| LCP |
A |
Alpha Numeric LCP |
|
| Coating PCB |
X |
Not coated PCB |
|
| Mains Option |
X |
No Mains Option |
|
| Adaptation A |
X |
Standard Cable Entries |
|
| Adaptation B |
X |
No adaptation |
|
| Software Release |
SXXX |
Latest release std. SW. |
|
| Software Language Pack |
X |
Standard Language Pack |
|
| A Option |
AX |
No A Option |
|
| B Option |
BX |
No B Option |
|
| C0 Option MCO |
CX |
No C0 option |
|
| C1 Option |
X |
No C1 option |
|
| C Option Software |
XX |
No software option |
|
| D Option |
DX |
No D option |
|
| Frame Size |
I2 |
I2 |
|
| Product Catalog |
NO_VIEW |
NO VIEW |
|
| Typecode Part 1 |
|
FC-101P1K5T4E5AH3XAX |
|
| Typecode Part 2 |
|
XXXSXXXXAXBXCXXXXDX |
|
| Calculated Net Weight [kg] |
|
5.6 |
|
| Calculated Gross Weight |
|
5.9 |
|
| Material Gross Weight |
|
6.12 |
|
| Material Net Weight |
|
5.3 |
|
| Vendor |
ERR01 |
Cannot Determine Vendor |
|
| Recommended Factory |
ERR01 |
Cannot Determine Vendor |
|
| Modelcode01 |
|
FC-101P1K5T4E5AH3XAX |
|
| Modelcode02 |
|
XXXSXXXXAXBXCXXXXDX |

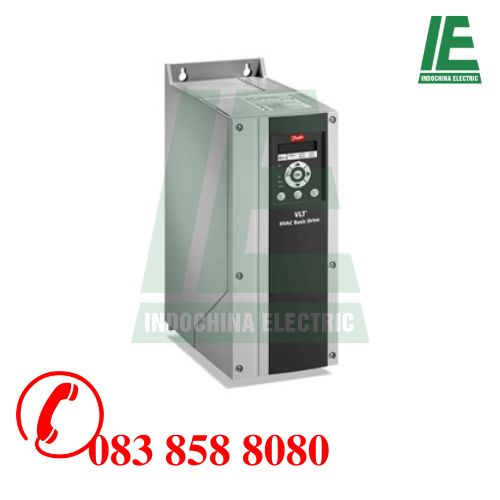

- Tên sản phẩm: Biến tần VLT® HVAC Drive FC-101
- Thông số cơ bản: FC-101P1K5T4E5AH3XAXXXXSXXXXAXBXCXXXXDX, (P1K5) 1.5 KW / 2.0 HP, Three phase, 380 - 480 VAC, IP54 (not TYPE 12), (H3) RFI Class A1/B (C1), No brake chopper, Alpha Numeric LCP, Not coated PCB, No Mains Option, No A Option, No B Option, No C1 option, No D option, Frame: I2
