SIMATIC S7-1500 Analog input/output module AI 4x U/I/R/RTD/TC ST; 4 channels in groups of 4; Hardware interrupts; Diagnostics AQ 2x U/I ST; 2 channels in groups of 2; Substitute value; Diagnostics Common mode voltage approx. 10 V 16 bit; Accuracy 0.3%; Delivery including push-in front connector, infeed element, shield bracket and shield terminal

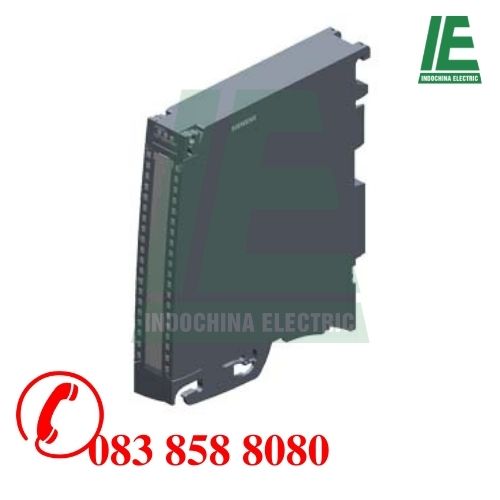

Module AI/AO SM 534 Simatic S7-1500
4 đầu vào tương tự / 2 đầu ra tương tự
Có sẵn mô-đun đầu vào / đầu ra tương tự sau:
- AI / AQ 4xU / I / RTD / TC / 2xU / I ST
+ 4 kênh đầu vào tương tự: Độ phân giải 16 bit; độ chính xác +/- 0,3%; một nhóm tiềm năng; 10 V điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); hiệu chỉnh trong thời gian thực hiện.
+ 2 kênh đầu ra: Độ phân giải 16 bit; độ chính xác +/- 0,3%; một nhóm tiềm năng; chẩn đoán có thể tham số hóa; các giá trị thay thế có thể tham số hóa cho các đầu ra; hiệu chỉnh trong thời gian thực hiện.
+ Chiều rộng mô-đun 25 mm
Thiết kế
- Gắn trên thanh ray S7-1500 bằng một vít duy nhất
- Mô-đun 25 mm: Đầu nối 40 chân phía trước được tiêu chuẩn hóa sử dụng công nghệ đẩy vào (không thể sử dụng cho mô-đun 35 mm)
- Tiết diện lõi có thể kết nối: 0,25 mm2 đến 1,5 mm2 (AWG24 đến 16), bất kể đầu nối phía trước được sử dụng
- Vị trí đấu nối của đầu nối phía trước
- Nắp phía trước với ngăn cáp có thể mở rộng, ngay cả khi có dây đầy đủ
Chức năng
- Khái niệm chẩn đoán và hiển thị thống nhất:
+ Hiển thị trạng thái mô-đun cho LỖI (đèn LED màu đỏ) và RUN (đèn LED màu xanh lá cây)
+ Hiển thị trạng thái kênh (kênh được kích hoạt hoặc vô hiệu hóa, đèn LED màu xanh lá cây) hoặc hiển thị chẩn đoán (đèn LED màu đỏ)
+ Hiển thị để theo dõi điện áp nguồn 24 V DC (đèn LED màu xanh lá cây)
- Các chức năng được hỗ trợ:
+ Độ phân giải cao nhất quán 16 bit
+ Dữ liệu nhận dạng và bảo trì IM0 đến IM3
+ Cập nhật firmware
+ Chỉ định thông số kênh cụ thể
Ứng dụng
- Đầu vào tương tự ghi lại các tín hiệu quá trình như áp suất hoặc nhiệt độ và chuyển tiếp chúng ở định dạng số hóa (định dạng 16-bit) tới bộ điều khiển. Chúng thích hợp để đo dòng điện (máy phát 2 dây và 4 dây), điện áp và điện trở, cũng như để kết nối nhiệt kế điện trở và cặp nhiệt điện (loại đo lường phụ thuộc vào mô-đun).
- Đầu ra tương tự chuyển đổi giá trị kỹ thuật số 16 bit thành dòng điện hoặc điện áp và xuất giá trị này cho quá trình. Ví dụ, chúng thích hợp để điều khiển van tỷ lệ hoặc bộ truyền động servo nhỏ.
