TỦ ĐIỆN LÀ GÌ? ỨNG DỤNG CỦA TỦ ĐIỆN
TỦ ĐIỆN LÀ GÌ? ỨNG DỤNG CỦA TỦ ĐIỆN

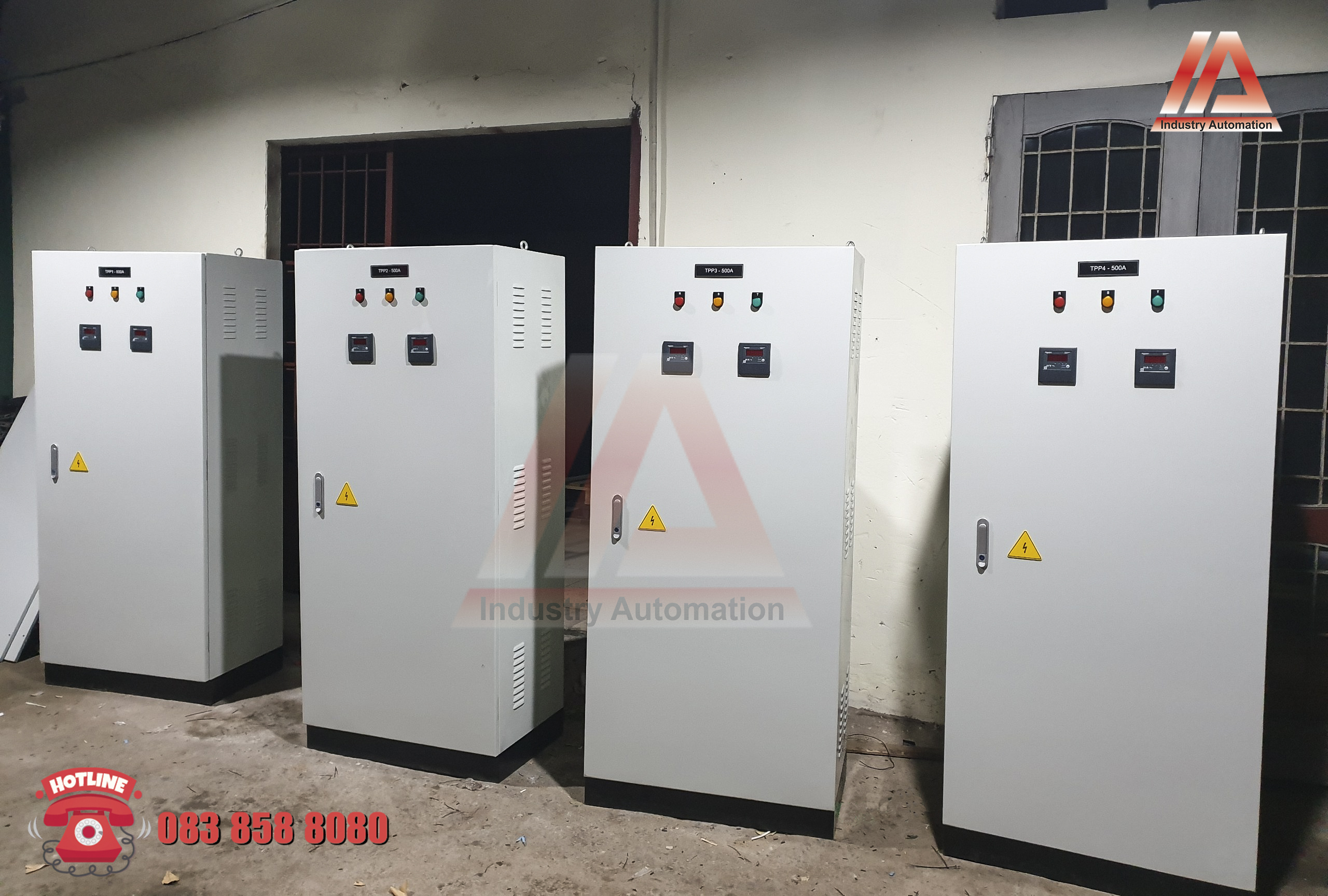

Tủ điện là một bộ phận không thể thiếu trong bất kỳ công trình công nghiệp hay dân dụng nào, từ nhà máy điện đến các trạm biến áp, hệ thống truyền tải phân phối đến các hộ tiêu thụ điện. Nó được dùng làm nơi để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển, và là nơi đấu nối, phân phối điện cho công trình, đảm bảo cách ly những thiết bị mang điện với người sử dụng điện trong quá trình vận hành.Tủ điện có thể được làm từ tấm kim loại hoặc composite với kích thước và độ dày khác nhau tùy theo nhu cầu sử dụng. Trong các ứng dụng thông thường, tủ điện thường được sơn tĩnh điện trơn hoặc nhăn với các màu sắc khác nhu tùy theo lĩnh vực sử dụng hoặc yêu cầu của thiết kế.
1. Tủ điện là gì?
Tủ điện là nơi dùng để chứa/ đựng các thiết bị/ bảng thiết bị điện như công tắc, nút nhấn, đèn, cầu giao, biến áp, đồng hồ, relay, khởi động từ, test block, terminal block,… Chúng ta có thể nhìn thấy tủ điện ở mọi nơi như trong nhà, trên đường, tuy nhiên thường thấy nhất là ở trong các nhà máy hoặc ở cạnh các thiết bị máy móc, hệ thống lớn. Tủ điện thường được thiết kế có hình chữ nhật hoặc vuông, tùy theo vị trí và mục đích sử dụng mà nó có kích thước và chức năng khác nhau.
“Electrical cabinet” trong tiếng anh là cụm từ để chỉ “tủ điện”. Chữ “cabinet” được hiểu như một cái tủ, buồng, có ngăn kéo hoặc nắp đậy để chứa, lưu trữ vật bên trong. Ngoài ra cũng có thể hiểu đó là bộ phận đầu não, quan trọng trong một hệ thống hay một cái phòng nhỏ, được gọi và hiểu chung là “tủ”.
2. Tủ điện công nghiệp là gì?
Tủ điện công nghiệp (Industrial Electrical Cabinet) là loại tủ điện thường được sử dụng trong các ngành công nghiệp và phải đảm bảo các tiêu chí về độ ổn định, độ bền bỉ, sự liên tục và hoạt động chính xác với thời gian dài trong nhiều môi trường làm việc khác nhau. Thông thường tủ điện công nghiệp sẽ có cấu tạo lớn hơn và cấu trúc mạch điều khiển phức tạp hơn so với các loại tủ điện nhỏ tại gia đình, bởi nó được sử dụng tại những nơi cần cung ứng điện với công suất lớn.
Trên thị trường hiện nay có nhiều loại tủ điện công nghiệp khác nhau. Tùy thuộc vào nhu cầu sử dụng hay tính ứng dụng mà có các loại tủ điện như: tủ điều khiển, tủ mạng, tủ điện phân phối, tủ điện viễn thông.

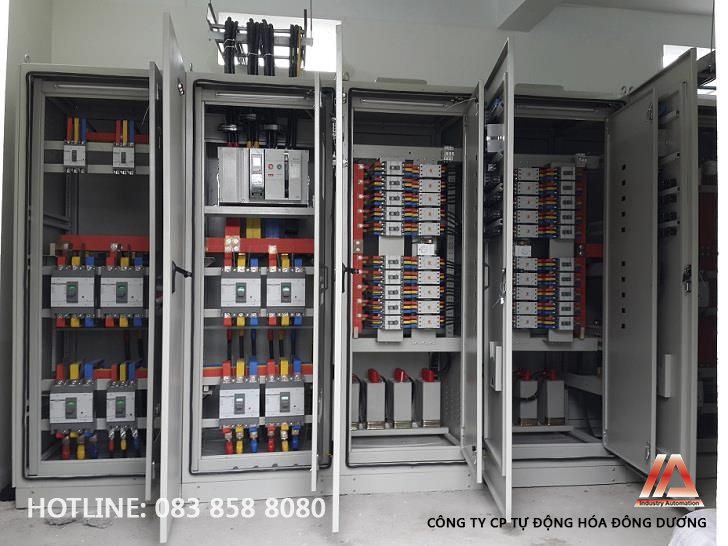

3. Những thiết bị, linh kiện thường có bên trong tủ điện
- Nút nhấn: hầu hết các loại tủ điện đều có nút nhấn, bộ phận này thường được thiết kế ở mặt trước của tủ điện để dễ dàng cho việc sử dụng và vận hành. Với xu hướng hiện nay, nút nhấn cơ dần được chuyển sang nút nhấn cảm ứng hoặc nút nhấn ảo trên màn hình HMI.
- Nút dừng khẩn cấp: nút dừng khẩn giúp đóng cắt toàn bộ mạch điện trong trường hợp hệ thống điện gặp phải sự cố.
- Relay trung gian: rơle điện từ với các bộ phận như tiếp điểm chung, tiếp điểm thường mở, tiếp điểm thường đóng, mạch từ, cuộn dây, nguồn nuôi rơ le, lò xo,… Bộ phận rơle điện từ trong tủ điện công nghiệp được dùng trong hệ thống điều khiển có tiếp điểm.
- Khởi động từ (contactor): được sử dụng để điều khiển hoặc đóng cắt động cơ, máy sản xuất trong công nghiệp và điện dân dụng. Công tắc này được cấu tạo từ 2 điểm và thường được sử dụng để đóng mở cầu dao hay chuyển mạch. Tùy vào mục đích sử dụng và người dùng có thể lựa chọn loại công tắc đơn hoặc công tắc đa.
- Aptomat: là một loại thiết bị bảo vệ đa năng, đóng vai trò bảo vệ sự cố quá tải, ngắn mạch, sự cố quá áp hay dòng điện dò. Trên thực tế thì aptomat được dùng chủ yếu để bảo vệ sự cố quá tải hoặc ngắn mạch cho các động cơ điện. Hiện nay trên thị trường, aptomat đang dần thay thế cầu chì, cầu dao bởi nó có thể giúp vận hành tủ điện tốt hơn.
- Lưới lọc bụi và quạt tản nhiệt: giúp làm mát các linh kiện bên trong tủ điện công nghiệp. Ngoài ra còn một số thiết bị khác trong tủ điện công nghiệp như relay bảo vệ pha, relay nhiệt, đèn báo, test block (khối thử nghiệm dòng, áp), terminal block (cầu đấu dây điện) ...
4. Phân loại tủ điện
Hiện nay có khá nhiều tiêu chí để phân loại tủ điện. Ta có thể kể đến một số cách phân loại thường thấy như sau:
- Phân loại tủ điện theo điện thế: tủ điện cao thế, tủ điện trung thế và tủ điện hạ thế
- Phân loại tủ điện theo chức năng: tủ điện phân phối, tủ điện điều khiển, tủ điện động lực,…
- Phân loại tủ điện theo lĩnh vực ứng dụng: tủ điện công nghiệp và tủ điện dân dụng
Có các loại tủ điện như: Tủ Điện Điều Khiển, Tủ Điều Khiển ATS, Tủ Điều Khiển PLC, Tủ Điều Khiển Quạt, Tủ Điện Điều Khiển Kích Từ, Tủ Điện Điều Khiển Động Cơ, Tủ Điện Điều Khiển Bằng Tay, Tủ Điện Điều Khiển Chiếu Sáng, Tủ Điều Khiển Bơm Luân Phiên, Tủ Điện Điều Khiển Bơm PCCC, Tủ Điện Điều Khiển Hạ Thế, Tủ Điện Điều Khiển Qua Biến Tần, Tủ Điện Điều Khiển Khởi Động Từ, Tủ Điện Phân Phối, Tủ Điện Phân Phối DB, Tủ Điện Phân Phối Hạ Thế, Tủ Điện Phân Phối Nguồn, Tủ Điện Phân Phối MDB, Tủ Điện Phân Phối Trung Tâm, Tủ Điện Phân Phối Tổng MSB, Tủ Điện Phân Phối Ghép Khoang, Tủ Điện Phân Phối Công Suất Nhỏ, Tủ Tụ Bù, Tủ Tụ Bù Hạ Thế, Tủ Tụ Bù Trung Thế, Tủ Điện Cấp Nguồn Thi Công, Tủ Socket, Tủ Điện Tổng, Tủ Bảng Điện Chính, Tủ Điện Công Nghiệp, Tủ Điện Lập Trình PLC, ...
5. Ứng dụng tủ điện
Tủ điện thường được sử dụng cả trong công nghiệp và trong dân dụng. Dưới đây là một số ứng dụng của tủ điện.
- Ứng dụng của tủ điện dân dụng
Tủ điều khiển động cơ được ứng dụng trong building, nhà máy, văn phòng, khu công nghiệp cho các động cơ bơm, quạt, máy cắt, máy nghiền, cũng như các động cơ cần thay đổi tốc độ, lưu lượng hoặc động cơ công suất lớn.
Cụ thể như: điều khiển bơm sinh hoạt, bơm cứu hoả, đài phun nước, bơm tăng áp, quạt hút khói cầu thang, quạt thông gió tầng hầm,…
- Ứng dụng của tủ điện công nghiệp
Tủ điện được dùng để điều khiển máy móc thiết bị và các động cơ điện để quản lý và bảo vệ cho các máy móc hoạt động ổn định nhất. Các loại tủ điện công nghiệp có rất nhiều ưu điểm: công suất lớn, độ bền cao, điều khiển tốt nhất cho các cho các động cơ điện. Tủ điện điều khiển được ứng dụng rất nhiều ở các không gian khác nhau như: nhà máy bơm nước, xưởng sản xuất hay các khu công nghiệp lớn.
Tủ điện phân phối được sử dụng trong các mạng điện hạ thế và là các thành phần quan trọng nhất được lắp đặt tại các phòng kỹ thuật điện tổng của các công trình, xí nghiệp, các trung tâm thương mại,…
Tủ điện công nghiệp được dùng để chiếu sáng và thường được đặt ở những nơi công cộng, điều khiển được hệ thống chiếu sáng ở rất nhiều các khu vực như: khu đô thị, công viên, vườn hoa,…cùng với rất nhiều các không gian ngoài trời khác.
