CHUẨN TRUYỀN THÔNG RS232 VÀ RS485 LÀ GÌ?
Chuẩn truyền thông RS232 và RS485 là gì? Những đặc điểm khác nhau giữa hai chuẩn truyền thông này?

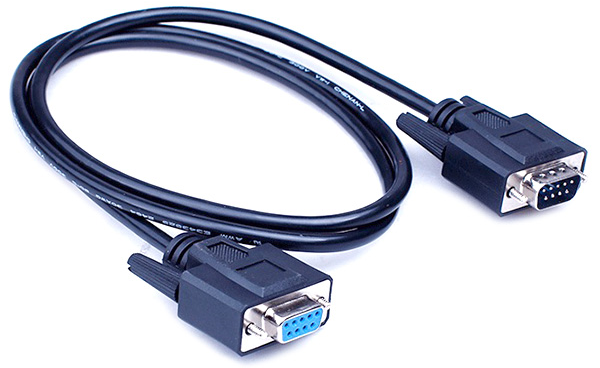

1. Chuẩn truyền thông RS232 là gì?
- RS232 còn được gọi là cổng COM thường được thấy trong các máy tính bàn và tất cả đều có cổng truyền thông theo chuẩn RS232 để giao tiếp các thiết bị khác như máy in, máy fax ….
- RS-232 sử dụng 3 dây Tx ( truyền ) , Rx ( nhận tín hiệu ) và GND ( đất ). RS 232 hoạt động dựa trên sự chênh lệch áp giữa TX , Rx và GND
- Nhược điểm của chuẩn truyền RS232 là tín hiệu không thể truyền đi xa, do việc mất mát tín hiệu không thể phục hồi được, và việc kết nối theo chuẩn RS232 chỉ được thực hiện giao tiếp giữa 2 thiết bị (point- to- point) nên hạn chế số lượng thiết bị có trong mạng .
- Một số đặc điểm của chuẩn truyền RS232 là : khoảng cách truyền tối đa là 15m, tốc độ truyền là 20Kbps, hỗ trợ kết nối điểm - điểm trên một mạng

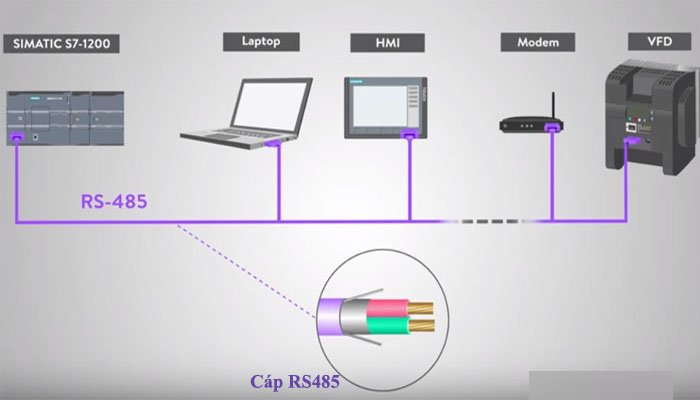

2. Chuẩn truyền thông RS485 là gì?
- Chuẩn RS 485 chỉ truyền trên 2 dây và sử dụng sự chênh lệch áp giữa A và B theo logic 0 hoặc 1 chứ không hề so sánh với đất. Điều này đảm bảo tín hiệu truyền đi xa bởi khi nếu có trường hợp sụt áp thì đồng thời hai dây đều sụt áp nên tín hiệu vẫn đảm bảo logic 1 hoặc 0.
- Giả sử A = 1, B= 0 thì thì dữ liệu nhận biết data = 1 và khi A=0 , B=1 thì dữ liệu nhận biết là data = 0. Do cách so sánh trên thì khi bị suy giảm thì sữ chênh lệch điện áp vẫn không đổi chính vì thế mà tín hiệu truyền trên RS 485 đi rất xa mà vẩn đảm bảo chính xác.
+ Khi sự chênh lệch điện áp giữa A và B nằm trong khoảng -1,6V đến -6V thì dữ liệu được nhận tương ứng với mức 1 .
+ Khi sự chênh lệch điện áp giữa A và B nằm trong khoảng +1,5 đến +6V thì dữ liệu được nhận tương ứng với mức 0 .
- Ưu điểm lớn nhất của chuẩn RS 485 chính là truyền đi xa tới 1200m và có thể kết nối nhiều thiết bị trên cùng một mạng chuẩn RS 485 và kết nối tối đa 32 thiết bị
cùng lúc.2. Sự khác nhau giữa RS232 và RS485?
- RS232 chỉ cho phép truyền theo phương thức điểm ( point ) - điểm ( point ) trong khi RS 485 truyền theo phương thức đa điểm. Tức là có thể truyền nhiều tín hiệu khác nhau trong cùng một mạng ( max 32 thiết bị )
- Tốc độ truyền của RS232 ( 20 Kbits/s ) nhanh nhưng khoảng cách truyền ngắn ( max 15m ). Ngược lại, RS485 ( 10Mbit/s ) có thể truyền đi xa ( max 1200m ) nhưng với tốc độ chậm hơn RS232.
Các hiệu suất so sánh giữu hai chuẩn truyền thông:
1. Chống nhiễu: Các giao diện RS485 là sự kết hợp cân bằng điều khiển và thu vi sai, đã can thiệp chống ồn tốt. Giao diện RS232 sử dụng một tín hiệu lõi và một tín hiệu trở lại cốt lõi để tạo thành một hình thức truyền thông thường. Truyền tải phổ biến này là dễ bị phổ biến chế độ can thiệp.
2. Truyền tải khoảng cách: khoảng cách truyền tải tối đa của giao diện RS485 là 1200 m (9600 bps), đó là thực sự lên đến 3000 m. Khoảng cách truyền dẫn RS232 được giới hạn, và khoảng cách truyền tải tối đa là 50 mét. Trong thực tế, nó chỉ có thể được sử dụng ở khoảng 15 mét.
3. Khả năng giao tiếp: The RS-485 giao diện cho phép lên đến 128 thu phải được kết nối trên xe buýt. Người dùng có thể dễ dàng thiết lập một mạng lưới thiết bị bằng cách sử dụng một giao diện RS-485 duy nhất. RS-232 chỉ cho phép một trong-một liên lạc.
4. Truyền tải tốc độ: tốc độ truyền dẫn The RS-232 là thấp. Khi truyền không đồng bộ, tốc độ là 20Kbps. Tốc độ truyền dữ liệu tối đa của RS-485 là 10Mbps.
5. Tín hiệu Core: Half-duplex mạng bao gồm các giao diện RS485, thường chỉ có 2 đường tín hiệu là cần thiết. RS-232 port thường sử dụng chỉ có ba dòng RXD, TXD và GND.
6. Điện cấp value: logic "1" của RS-485 được đại diện bởi sự khác biệt điện áp giữa hai dòng + V (2-6); logic "0" là sự khác biệt điện áp giữa hai dòng - V (2-6) có nghĩa là. Điện áp của bất kỳ dòng tín hiệu ở RS-232-C là một mối quan hệ tiêu cực logic. Cụ thể là: logic "1", -5 --15V; logic "0" + 5- + 15V.
Chính vì vậy mà RS485 cho phép truyền tín hiệu xa hơn và tốc độ truyền cho phép cũng cao hơn RS232.
Thêm nữa, RS485 cho phép liên kết đa điểm, gồm nhiều thiết bị có thể truyền thông trong 1 mạng còn RS232 thì chỉ truyền theo phương thức điểm - điểm, tức là khi hai thiết bị đang trực tiếp kết nối truyền thông với nhau thì không thể có thiết bị thứ 3 cùng tham gia vào trao đổi dữ liệu được.
