CONTACTOR LÀ GÌ? NHỮNG ĐẶC ĐIỂM CẦN BIẾT VỀ CONTACTOR

CONTACTOR LÀ GÌ? NHỮNG ĐẶC ĐIỂM CẦN BIẾT VỀ CONTACTOR

► Contactor là gì?

 Contactor (Công tắc tơ) hay còn gọi là Khởi động từ là khí cụ điện hạ áp, thực hiện việc đóng cắt thường xuyên các mạch điện động lực. Contactor là thiết bị điện đặc biệt quan trọng trong hệ thống điện. Nhờ có contactor ta có thể điều khiển các thiết bị như động cơ, tụ bù, hệ thống chiếu sáng,... thông qua nút nhấn, chế độ tự động hoặc điều khiển từ xa.

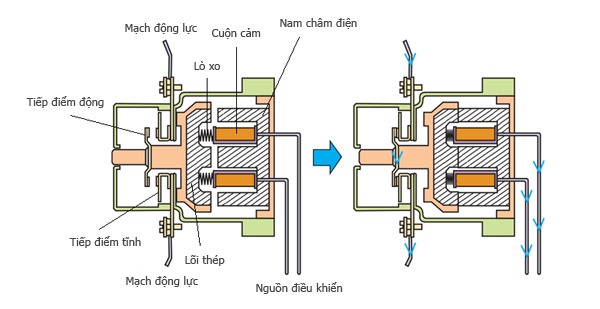

► Cấu tạo của Contactor

 Contactor được cấu tạo gồm các thành phần: nam châm điện, hệ thống dập hồ quang, hệ thông tiếp điểm:
- Nam châm điện
Gồm có cuộn dây dùng tạo ra lực hút nam châm, lõi sắt, lò xo tác dụng đẩy phần nắp trở về vị trí ban đầu.
- Hồ dập hồ quang
Khi chuyển mạch, một số các tiếp điểm bị cháy và mòn dần, vì vậy cần hệ thống dập hồ quang.
- Hệ thông tiếp điểmHệ thống tiếp điểm của contactor trong tủ điện liên hệ với phần lõi từ di động qua bộ phận liên động về cơ.
+ Tiếp điểm chính: Có khả năng cho dòng điện lớn đi qua, là tiếp điểm thường đóng lại khi cấp nguồn vào mạch từ của contactor trong tủ điện.
+ Tiếp điểm phụ: Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: thường đóng và thường hở.
+ Tiếp điểm thường đóng: là loại tiếp điểm ở trạng thái đóng khi cuộn dây nam châm trong contactor ở trạng thái nghỉ. Tiếp điểm này hở ra khi contactor ở trạng thái hoạt động..
► Nguyên lý hoạt động của Contactor
  Khi cấp nguồn trong mạch điện điều khiển bằng với giá trị điện áp định mức của Contactor vào hai đầu cuộn dây quấn trên phần lõi từ đã được cố định trước đó thì lực từ sinh ra sẽ hút phần lõi từ di động và hình thành mạch từ kín (lúc này lực từ sẽ lớn hơn phản lực của lò xo). Contactor bắt đầu trạng thái hoạt động. Nhờ bộ phận liên động về cơ giữa lõi từ di động và hệ thống tiếp điểm sẽ làm cho tiếp điểm chính đóng lại và tiếp điểm phụ chuyển đổi trạng thái (khi thường đóng sẽ mở ra và khi thường hở sẽ đóng lại), trạng thái này sẽ được duy trì. Khi nguồn điện ngưng cấp cho cuộn dây thì contactor ở trạng thái nghỉ và các tiếp điểm lại trở về trạng thái ban đầu.
► Phân loại Contactor:
 Có nhiều cách phân loại contactor:

Theo nguyên lý truyền động: có contactor kiểu điện từ, kiểu hơi ép, kiểu thủy lực,… Thường thì gặp kiểu điện từ.
Theo dạng dòng điện: Contactor điện một chiều và điện xoay chiều.
Theo dòng điện định mức: 9A, 12A, 18A,.... 800A hoặc lớn hơn.
Theo số cực: Contactor 1 pha, 2 pha, 3 pha, 4 pha. Phổ biến nhất là contactor 3 pha.
Theo cấp điện áp: Contactor trung thế, contactor hạ thế.
Theo điện áp cuộn hút: Cuộn hút xoay chiều 220VAC, 380VAC,... cuộn hút 1 chiều 24VDC, 48VDC,...
► Ưu điểm của Contactor:
 Kích thước nhỏ gọn có thể tận dụng khoảng không gian hẹp để lắp đặt và thao tác mà cầu dao không thực hiện được. Điều khiển đóng cắt từ xa có vỏ ngăn hồ quang phóng ra bên ngoài nên an toàn tuyệt đối cho người thao tác với hệ thống điện, thời gian đóng cắt nhanh, độ bền cao, hoạt động ổn định,... vì những ưu điểm trên contactor được sử dụng rộng rãi để điều khiển đóng cắt trong mạch điện hạ áp đặc biệt sử dụng nhiều trong các nhà máy công nghiệp.
► Ứng dụng của contactor

 Contactor là thiết bị điều khiển để đóng mở cung cấp nguồn cho một thiết bị công suất tải lớn: máy lạnh lớn, động cơ kéo tải lớn… Khác với relay nguồn điều khiển là một chiều điện áp thấp, contactor nguồn điều khiển là loại xoay chiều điện áp cao.
Trong công nghiệp contactor được sử dụng để điều khiển vận hành các động cơ hay thiết bị điện, để an toàn khi vận hành. Đây là một giải pháp tự động hóa bằng phương pháp cơ điện. Phương pháp này không xử lý những quá trình phức tạp nhưng nó đơn giản và ổn định cao, dễ sửa chữa.
Trong ngành tự động hóa ngày nay đòi hỏi xử lý những công việc có tính chất phức tạp và khó khăn, nên cần phải có sự can thiệp của bộ xử lý nên phương pháp cơ điện tử ra đời để đáp ứng được những quá trình: đóng gói sản phẩm, ép nhựa… Contactor vẫn là thiết bị sử dụng nhiều trong ngành công nghiệp tự động hóa việc sản xuất.
