PHÂN LOẠI LOADCELL

PHÂN LOẠI LOADCELL

 Những cách phân loại Loadcell. Loadcell analog và Loadcell digital.


 Loadcell là thiết bị cảm biến lực không thể thiếu trên mỗi chiếc cân điện tử. Loadcell có nhiều hình dạng cũng như kích thước khác nhau. Dựa vào các đặc tính kỹ thuật của loadcell mà ta có những cách phân loại chúng như sau:
1. Phân loại loadcell dựa trên phương hướng lực tác dụng:
- Loadcell dạng nén như loadcell BM14G của zemic hay loadcell ZSGB của keli
- Loadcell dạng uốn như loadcell SQB của keli hay loadcell SB của metller toledo
- Loadcell dạng kéo như loadcell PST của keli hay loadcell TSA của metller toledo

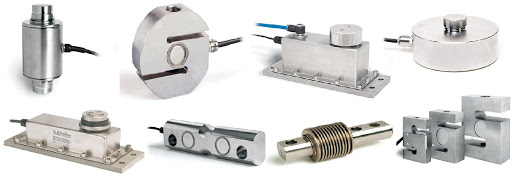

2. Phân loại loadcell dựa trên hình dạng của loadcell:
- Loadcell trụ ( Loadcell BM14G của zemic hay loadcell ZSGB của keli)
- Loadcell cầu bi ( Loadcell QSA của keli hay loadcell BTA của amcell)
- Loadcell thanh ( Loadcell SQB của keli hay UDA của keli)
- Loadcell chữ Z ( Loadcell PST của keli hay loadcell TSH của metller toledo)
- Loadcell xoắn   ( Loadcell HSX của keli hay loadcell MTB của metller toledo)
3. Phân loại loadcell dựa trên dạng tín hiệu truyền nhận.
- Loadcell analog – tín hiệu tương tự ( Như loadcell QSA, SQB,PST hay UDA..
- Loadcell digital – tín hiệu số ( Như loadcell QSD, ZSFB-D,POWERCELL PDX..)

 Bài viết dưới đây sẽ viết về cách phân loại Loadcell theo dạng tín hiệu truyền nhận. Đây là cách phân loại phổ biến nhất!
⇒ Loadcell analog ( cảm biến tương tự)
 Khái niệm

Loadcell cảm biến sức căng, biến đổi thành tín hiệu điện gọi là Loadcell tương tự. Tín hiệu này được chuyển thành thông tin hữu ích nhờ các thiết bị đo lường như bộ chỉ thị. Mỗi Loadcell tải một đầu ra độc lập, thường 1 đến 3 mV/V. Đầu ra kết hợp được tổng hợp dựa trên kết quả của đầu ra từng Loadcell. Các thiết bị đo lường hoặc bộ hiển thị khuyếch đại tín hiệu điện đưa về, qua chuyển đổi ADC, vi xử lý với phần mềm tích hợp sẵn thực hiện tính toán chỉnh định và đưa kết quả đọc được lên màn hình. Đa phần các thiết bị hay bộ hiển thị hiện đại đều cho phép giao tiếp với các thiết bị ngoài khác như máy tính hoặc máy in.
 Ưu điểm và nhược điểm
 Ưu điểm: Ưu điểm chính của công nghệ này là xuất phát từ yêu cầu thực tế, với những tham số xác định trước, sẽ có các sản phẩm thiết kế phù hợp cho từng ứngdụng của người dùng. Ở đó các phần tử cảm ứng có kích thước và hình dạng khác nhau phù hợp với yêu cầu của ứng dụng. Các dạng phổ biến: dạng kéo (shear), dạng uốn (bending), dạng nén (compression)
Nhược điểm: Tín hiệu điện áp đầu ra của Loadcell rất nhỏ(thường không quá 30mV). Những tín hiệu nhỏ như vậy dễ dàng bị ảnh hưởng của nhiều loại nhiễu trong công nghiệp như:
+ Nhiễu điện từ: sinh ra bởi quá trình truyền phát các tín hiệu điện trong môi trường xung quanh, truyền phát tín hiệu vô tuyến điện trong không gian hoặc do quá trình đóng cắt của các thiết bị chuyển mạch công suất lớn.
+ Sự thay đổi điện trở dây cáp dẫn tín hiệu: do thay đổi thất thường của nhiệt độ môi trường tác động lên dây cáp truyền dẫn.
 Do đó, để hệ thống chính xác thì càng rút ngắn khoảng cách giữa Loadcell với thiết bị đo lường càng tốt. Cách giải quyết thông thường vẫn dùng là giảm thiểu dung sai đầu ra của Loadcell. Tuy nhiên giới hạn của công nghệ không cho phép vượt quá con số mong muốn quá nhỏ. Trong khi nối song song nhiều Loadcell với nhau, mỗi Loadcell tải với một đầu ra độc lập với các Loadcell khác trong hệ thống, do đó để đảm bảo giá trị đọc nhất quán, ổn định và không phụ thuộc vào vị trí, hệ thống yêu cầu chỉnh định đầu ra với từng load cell riêng biệt. Công việc này đòi hỏi tốn kém về thời gian, đặc biệt với những hệ thống yêu cầu độ chính xác cao hoặc trong các ứng dụng khó tạo tải kiểm tra như cân tank, cân xilô.
+ Tín hiệu ra chung của một hệ nhiều Load cell dựa trên cơ sở đầu các tín hiệu ra trung bình của từng Load cell. Điều đó gây nên dễ xảy ra hiện tượng có Load cell bị lỗi mà không được nhận biết. Một khi đã nhận ra thì cũng khó khăn trong việc xác định Load cell nào lỗi, hoặc khó khăn trong yêu cầu sử dụng tải kiểm tra, hay yêu cầu sử dụng các thiết bị đo lường như đồng hồ volt-ampe với độ chính xác cao, đặc biệt trong điều kiện nhà máy đang hoạt động liên tục.
⇒ Loadcell digital ( Cảm biến số)
 Khái niệm

Về cơ bản Loadcell số là sự tích hợp giữa Load cell tương tự + công nghệ điện tử hiện đại.
Ban đầu, khi khái niệm Loadcell số mới ra đời, nhiều người hiểu lầm là các load cell số có các phần tử điện tiêu hao thấp có thể được sử dụng để chuyển đổi một load cell chất lượng thấp lên mộtLoadcell chất lượng cao. Thực tế thì ngược lại, mỗi Loadcell số đơn giản cũng mang trong nó một cấu trúc khá phức tạp.
+ Thứ nhất: Phải có một Loadcell cơ bản với độ chính xác, độ ổn dịnh và khả năng lặp lại rất cao trong mọi điều kiện làm việc.
+ Thứ hai: Phải có một bộ chuyển đổi tương tự-số (ADC) 16 đến 20 bit tốc độ cao để chuyển đổi tín hiệu điện tương tự sang dạng số.
+ Thứ ba: Phải có hệ vi mạch xử lý để thực hiện điều khiển toàn bộ quá trình chuyển đổi từ tín hiệu lực đo được thành dữ liệu số thể hiện trung thực nhất và giao tiếp với các thiết bị khác để trao đổi thông tin.
 Hoạt động:
Tín hiệu điện áp từ cầu điện trở của Loadcell chính xác cao được đưa đến đầu vào của mạch tích hợp sẵn, bao gồm cả phần khuyếch đại, bộ giải điều chế, một ADC tốc độ cao 20 bit và bộ lọc số. Một cảm biến nhiệt độ tích hợp sẵn được sử dụng để đo nhiệt độ thực của Loadcell phục vụ cho việc bù sai số do nhiệt độ. Dữ liệu từ ADC, cảm biến nhiệt độ cùng với các thuật toán trong phần mềm và một số phần cứng bổ sung tích hợp sẵn có chức năng tối ưu hóa xử lý các sai số do không tuyến tính, bù sai đường đặc tính, khả năng phục hồi trạng thái và ảnh hưởng của nhiệt độ được vi xử lý tốc độ cao xử lý. Dữ liệu kết quả đầu ra được truyền đi xa qua cổng giao tiếp theo một giao thức nhất định. Các module điện tử này có thể được đặt ngay trong Loadcell, Loadcell cable hoặc trong hộp junction box. Các đặc tính tới hạn của từng Loadcell được đặt trong EEPROM nằm trong module của Loadcell đó, điều đó cũng có nghĩa là mọi vấn đề xử lý sai số được thực hiện ngay tại load cell, với chính Loadcell đó, cũng có nghĩa là phép bù sai số được thực hiện khá triệt để.
- Một hệ thống số điển hình bao gồm một số các Loadcell số nối với máy tính, PLC hoặc thiết bị đo như bộ hiển thị. Bên trong hệ thống, mỗi Loadcell độclập có thể được nhận dạng bằng địa chỉ làm việc của nó. Địa chỉ làm việc đó có thể được cài đặt do người lập trình thông qua một hoặc nhiều địa chỉ cung cấp bởi nhà máy. Thông thường địa chỉ “0” được sử dụng như là một địa chỉ làm cho tất cả các load cell trả lời, trong khi các số nối tiếp của Loadcell có thể được sử dụng để yêu cầu một địa chỉ xác định.
- Các Loadcell số hoạt động trên một chương trình điều khiển kiểu Master/Slave, ở đó định nghĩa một thiết bị (thường là PC hoặc indicator) là master trên mạng. Có hai chế độ hoạt động chính: Master giám sát tất cả cácquá trình truyền phát bằng cách giao tiếp với từng slave một cách tuần tự,hoặc master gửi dữ liệu yêu cầu các slave trả lời theo địa chỉ tuần tự. Chế độ thứ nhất có ưu điểm trong sự mềm dẻo và nắm bắt lỗi, trong khi chế độ haihướng đến tốc độ giao tiếp. Hầu hết các Loadcell số kết nối theo chuẩn RS485 hoặc RS422. Cả hai kiểu giao thức đều có các đặc tính tương tự nhau cung cấp một môi trường multi-drop. Việc giao tiếp giữa các thiết bị nối trên mạng dựa trên giao thức quy định bởi nhà sản xuất.Có lẽ điểm khác biệt quan trọng nhất giữa hệ thống Loadcell tương tự và số là mặc dù nối với nhau nhưng mỗi Loadcell số hoạt động như là một thiết bị độc lập.
 Ưu điểm
+ Tín hiệu ra số “khỏe”, rất ít bị ảnh hưởng của nhiễu điện từ hoặc thay đổi nhiệt độ thất thường trên đường dây cable dẫn.
+ Khoảng cách dây cáp dẫn có thể kéo dài đến 1200m.
+ Dễ dàng thay thế Load cell.
+ Dữ liệu số có thể xử lý trực tiếp bằng máy tính, PLC hoặc trên bộ hiển thị khi cần.
+ Mỗi Load cell là một thiết bị hoạt động độc lập trong hệ thống, do đó có thể mở rộng cấu trúc dễ dàng.
+ Có thể thực hiện tối ưu hóa hệ thống dễ dàng qua phân tích từng thành phần tích hợp.
+ Cân bằng các góc cân có thể thực hiện bằng thiết bị. Thay đổi, sửa lỗi một Loadcell không ảnh hưởng đến các Load cell khác. Công việc thực hiện dễ dàng và đơn giản, tiết kiệm thời gian.
+ Với hệ thống yêu cầu độ chính xác vừa và thấp có thể tự động chỉnh định mà không cần tải chết.
+ Loadcell có thể thay thế mà không cần chỉnh định lại.
+ Các thiết bị theo chuẩn RS485/422 đều có thể tham gia vào hệ thống.
+ Nhiều hệ thống có thể kết nối và điều khiển bởi một trạm. Chỉ đơn giản là mở rộng đường dây cable. Tiết kiệm phần cứng. phần mềm dễ dàng phát triển.
 Những ưu điểm của hệ Load cell số cho phép trong các ứng dụng độ chính xác cao và chống chịu nhiễu tốt, đặc biệt ở những ứng dụng yêu cầu các điểm đo nằm phân tán trên phạm vi rộng.
