RELAY THỜI GIAN LÀ GÌ?
RELAY THỜI GIAN LÀ GÌ?
Relay thời gian, Timer 12VDC, 12VAC được sử dụng nhiều trong hệ thống điều khiển tự động. Là thiết bị tạo trễ đóng hoặc mở cho các thiết bị khác. Đóng mở theo chu kỳ thời gian, hẹn giờ kích xung cho các thiết bị.

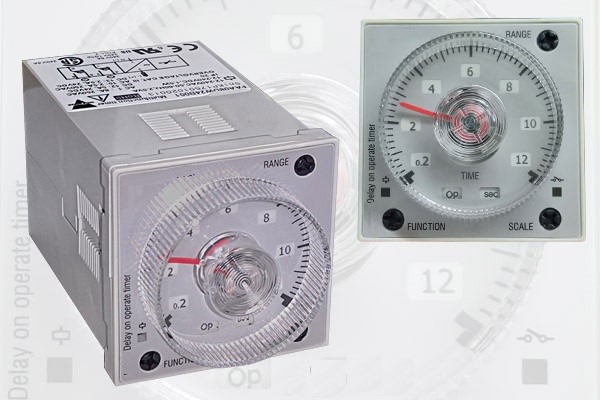

- Relay thời gian được thiết kế điều chỉnh theo kiểu xoay analog, gồm 2 cặp tiếp điểm ngõ ra, được cắm trên đế 8 chân hoặc 11 chân tròn.
- Relay thời gian có 4 chức năng hoạt động, được chọn thông qua núm xoay Function trên mặt, bao gồm:
Op – delay on operate: Chức năng định thì mở.
R – symmetrical recycler ON first: Đóng mở theo chu kỳ, On trước.
In – interval: Chức năng hẹn giờ tắt tiếp điểm.
Sh – one shot: Chức năng hẹn giờ kích 1 xung.
- Relay thời gian, Timer 12VDC, 12VAC có phạm vi hoạt động rộng, độ phân giải thời gian đa dạng từ 0.05s - 300 giờ.
- Lựa chọn phạm vi giờ, phút, giây cực kỳ tiện lợi và dễ dàng thông qua núm chỉnh Range và Scale trên mặt.
- Điện áp hoạt động: từ 12- 240VAC/DC.
- Nên có thể sử dụng được hầu hết các loại điện áp đặc biệt như 12VAC, 48VAC/DC, 110VDC/AC…
2. Thông số kỹ thuật chung Relay thời gian, Timer 12VDC, 12VAC 12VDC, 12VAC.
- Điện áp: 12- 240VAC/DC + 10 phần trăm.
- Kích thước: 48×48.
- Nhiệt độ hoạt động: -20- 55 độ C.
- Cấp chính xác cài đặt: ± 5 phần trăm F.S.
- Lắp đặt: trên mặt tủ hoặc rail.
- Độ phân giải thời gian: 0.02 to 1.2s, 0.2 to 12s, 2 to 120s, 0.2 to 12min, 2 to 120min, 0.2 to 12h, 2 to 120h. Hoặc 0.05 to 3s, 0.5 to 30s, 5 to 300s, 0.5 to 30min, 5 to 300min, 0.5 to 30h, 5 to 300h.
- Tiếp điểm: hai cặp tiếp điểm.

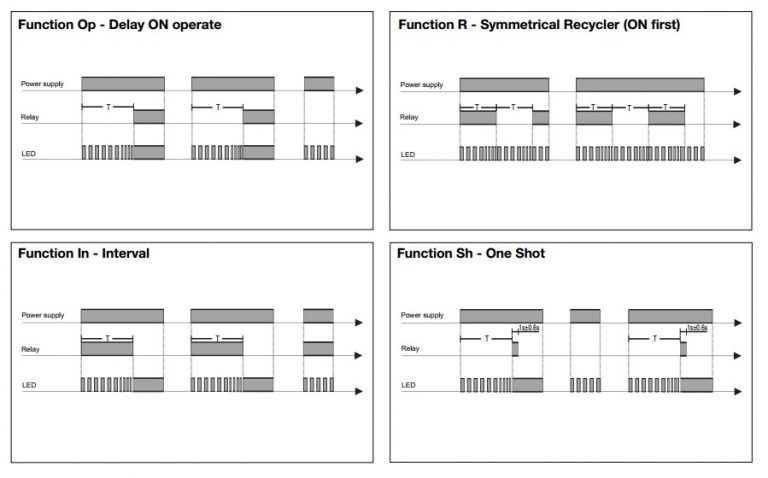

⇒ Bảng trạng thái các chức năng của Relay thời gian.
Đây là loại bộ hẹn giờ có độ chính xác từng giây, vì ta có thể thay đổi trực tiếp bằng phím bấm, có thể chọn phạm vi giờ-phút-giây.
- Khi hoạt động, nó sẽ hiển thị thời gian cài đặt và bắt đầu đếm ngược từng giây. Khi thời gian kết thúc thì tiếp điểm ngõ ra sẽ thay đổi trạng thái. Muốn hoạt động lại từ đầu ta phải tắt nguồn mở lại.
- Relay thời gian loại này có phạm vi lựa chọn thời gian rất lớn, thời gian cam nhất lên đến 99 giờ, 99 phút, và thời gian nhỏ nhất có thể cài là 0.01 giây.
- Nhưng với thời gian là 0.01 giây thì chắc không bao giờ ai xài tới vì nó quá nhanh, cắm điện chưa chớp mắt đã đóng tiếp điểm rồi, thông thường là xài 1.00 giây là nhỏ nhất rồi.
- Hiển thị số đếm ngược, thời gian 1 giây đến 99 giờ, phím nhấn loại cơ tăng giảm riêng biệt.
