SINK VÀ SOURCE LÀ GÌ? CÁCH PHÂN BIỆT GIỮA CHÚNG

Sink và Source là gì? Cách phân biệt giữa chúng

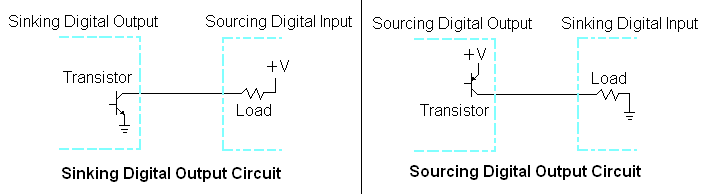

 Sink và Source (Sinking & Sourcing) là các thuật ngữ được sử dụng để xác định việc điều khiển dòng điện một chiều trong tải. Sink digital I/O (input/output) cung cấp kết nối nối đất với tải, trong khi source digital I/O cung cấp nguồn điện áp cho tải.

 Với các thiết bị điện sử dụng Input và Output dạng Logic thì đều cần phải quan tâm đến Sink và Source (trừ những thiết bị chỉ mặc định là 1 trong 2 loại).
- Các thiết bị trong cùng hệ thống phải sử dụng Logic giống nhau mới có thể giao tiếp được với nhau trực tiếp.
- Sink hay Source liên quan đến chiều đi của dòng điện vào/ra khỏi các chân Input/Output của thiết bị.

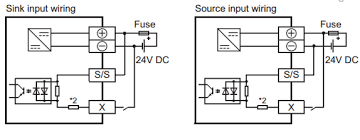

Theo nguyên tắc “Dòng điện luôn đi từ cực dương về cực âm.” Chúng ta cùng xem ảnh dưới để hiểu thêm về sự khác nhau giữa Sink và Source .
- Với sơ đồ Sink Input: Dòng điện đi vào chân S/S và ra khỏi chân X, thiết bị nối về phải có đầu ra âm (ví dụ cảm biến NPN).
- Ngược lại, với sơ đồ Source Input, dòng điện đi vào chân X và ra khỏi chân S/S, thiết bị nối về phải là loại đầu ra dương (Ví dụ cảm biến PNP).
- Với PLC loại Sink Output, dòng điện đi vào chân Y và ra ở chân COM.
- Với PLC loại Source Output, dòng điện đi vào ở chân +V và ra ở chân Y.
Qua đây có thể lựa chọn cách đấu nối ở tải cho phù hợp.
