THÔNG TIN CƠ BẢN VỀ GIAO THỨC TRUYỀN THÔNG PROFIBUS
Cùng với sự phát triển không ngừng nghỉ của ngành công nghiệp tự động hóa là sự áp dụng rộng rãi các giao thức truyền thông như: CAN, Modbus RTU, Modbus TCP, Profibus DP, Profibus PA,...
Chúng ta sẽ cùng tìm hiểu về giao thức truyền thông đang được ưa chuộng đó là: PROFIBUS
1. Khái niệm giao thức PROFIBUS:
- PROFIBUS (Process Field Bus) là một chuẩn cho truyền thông fieldbus trong kỹ thuật tự động hóa và được phát triển lần đầu vào năm 1989 bởi BMBF (phòng giáo dục và nghiên cứu Đức) và sau đó được sử dụng bởi Siemens. Trong sản xuất, các ứng dụng tự động hóa quá trình công nghiệp và tự động hóa tòa nhà, các mạng trường nối tiếp (serial fieldbus) có thể hoạt động như hệ thống truyền thông, trao đổi thông tin giữa các hệ thống tự động hóa và các thiết bị hiện trường phân tán. Chuẩn này cũng cho phép các thiết bị của nhiều nhà cung cấp khác nhau giao tiếp với nhau mà không cần điều chỉnh giao diện đặc biệt.
2. Đặc điểm, phân loại:
- PROFIBUS sử dụng phương tiện truyền tin xoắn đôi và RS485 chuẩn công nghiệp trong các ứng dụng sản xuất hoặc IEC 1158-2 trong điều khiển quá trình. PROFIBUS cũng có thể sử dụng Ethernet/ TCP-IP.
- PROFIBUS là một mạng Fieldbus được thiết kế để giao tiếp giữa máy tính và PLC. Dựa trên nguyên tắc token bus không đồng bộ ở chế độ thời gian thực, PROFIBUS xác định mối quan hệ truyền thông giữa nhiều master và giữa master-slave, với khả năng truy cập theo chu kì và không theo chu kì, tốc độ truyền tối đa lên tới 500 kbit/s (trong một số ứng dụng có thể lên tới 1,5Mbp hay 12Mbp). Khoảng cách bus tối đa không dùng bộ lặp (repeater) là 200m và nếu dùng bộ lặp khoảng cách tối đa có thể đạt được là 800m. Số điểm (node) tối đa nếu không có bộ lặp là 32 và là 127 nếu có bộ lặp.
- Họ PROFIBUS có 3 kiểu giao thức là: PROFIBUS DP, PA, FMS trong đó PROFIBUS-DP được sử dụng rộng rãi nhất hiện nay.
+ PROFIBUS DP là bus cấp thiết bị hỗ trợ cả tín hiệu tương tự và tín hiệu phân tán. PROFIBUS DP được sử dụng rộng rãi cho các đối tượng như hệ thống I/O, điều khiển động cơ và biến tần. Profibus DP truyền thông với tốc độ từ 9,6 Kbp -12 Mbp trong phạm vi từ 100-1200m. Nó là PROFIBUS hoạt động trên giao diện RS485 chuẩn và đã được bổ sung một số đặc điểm để phù hợp với các ứng dụng quá trình như đọc/ ghi dữ liệu quá trình không theo chu kì, truyền trạng thái thiết bị, cấp nguồn trên bus và an toàn nội tại. PROFIBUS DP được thiết kế để truyền dữ liệu tốc độ cao tại cấp thiết bị. Trong trường hợp này, các bộ điều khiển trung tâm (PLC, PC) giao tiếp với các thiết bị hiện trường phân tán của chúng (I/O, drive, van…) qua một liên kết nối tiếp tốc độ cao. Hầu hết quá trình truyền dữ liệu với các thiết bị phân tán này được thực hiện theo chu kì.
+ PROFIBUS PA là một fieldbus có chức năng toàn diện thường được sử dụng cho thiết bị cấp quá trình. PROFIBUS PA truyền thông với tốc độ 31,25 Kbp với phạm vi tối đa 1.900m/ phân đoạn. Chuẩn này được thiết kế cho những ứng dụng Intrinsically Safe.
+ PROFIBUS FMS là một bus điều khiển được sử dụng để giao tiếp giữa DCS và các hệ thống PLC
- Cấu trúc liên kết mạng:
+ Cấu trúc tuyến (bus)
+ Cấu trúc mạch vòng (ring)
+ Cấu trúc hình sao (star)
- Phương thức truyền thông:
+ DP: đồng đẳng (peer-to-peer), multicast hay master-slave theo chu kì (sử dụng kỹ thuật token passing).
+ PA: khách/chủ (client/server), Publisher/subscriber, sự kiện (event).
3. Ưu, nhược điểm:
Ưu điểm:
- Được sử dụng rộng rãi, hoạt động ổn định, đơn giản, đáng tín cậy dễ mở rộng hệ thống.
- Hỗ trợ mạng tại các cấp độ thiết bị, điều khiển quá trình.
- Sẵn có giao diện cho các ứng dụng variable speed drive và trung tâm điều khiển động cơ (Profibus DP).
- Sử dụng trong môi trường an toàn (Intrinsically Safe) (đối với các thiết bị Profibus PA).

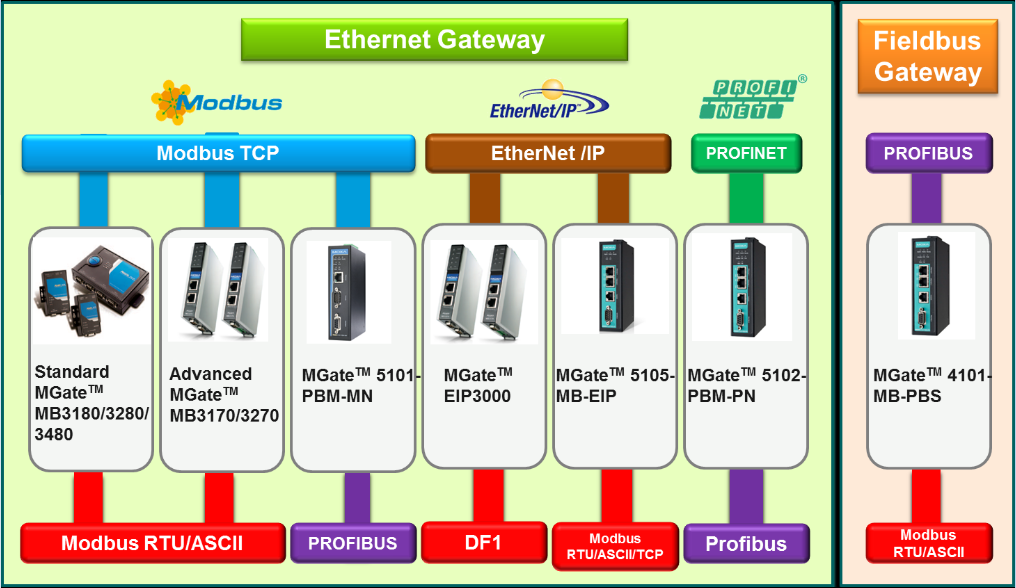

- Các cổng nối (gateway) cho phép tích hợp Profibus PA trực tiếp với mạng Profibus DP.
- Giao diện chủ (host) sẵn có cho hầu hết PLC, DCS và các hệ thống máy tính.
- Thiết bị gateway hỗ trợ trực tiếp các mạng bus sensor chi phí thấp hơn, đặc biệt là AS-Interface.
Nhược điểm:
- Profibus DP không hỗ trợ ứng dụng Intrinsically Safe.
- Những yêu cầu rằng buộc về hệ thống dây cáp, điện, tiếp đất, bọc và đầu cuối phải được tính đến trong quá trình thiết kế và lắp đặt.
4. Ứng dụng:
Do có rất nhiều ưu điểm nên hiện nay, PROFIBUS được sử dụng rất nhiều trong các hệ thống điều khiển tự động trong công nghiệp, đặc biệt là PROFIBUS DP được sử dụng trong các nhà máy công nghiệp như xi măng, điện, hóa chất, chế biến,...v.v. tại Việt Nam cũng như trên thế giới.
