TỔNG QUAN VỀ BIẾN TẦN G120C- SIEMENS
TỔNG QUAN BIẾN TẦN SINAMICS G120C SIEMENS
Biến tần Siemens G120C có kích thước nhỏ gọn, cài đặt nhanh, vận hành dễ dàng, bảo trì thuận tiện và tích hợp đầy đủ. Biến tần G120C đặc biệt phù hợp sử dụng trong ngành chế tạo máy (OEM) và hệ thống bán hàng phân phối, nhờ đáp ứng hầu hết các ứng dụng như băng truyền, máy trộn, máy đùn, quạt, bơm, máy nén khí cùng nhiều ứng dụng khác. Biến tần Sinamics G120C được thiết kế chuyên cho các nhà chế tạo máy với giá thành thấp, kích thước rất gọn giúp giảm kích thước máy, vận hành dễ dàng và rất đa dụng, các đầu nối được thiết kế ưu việt giúp lắp đặt dễ dàng, phần mềm cài đặt nhanh và đơn giản. Một tính năng nổi trội là biến tần G120C được tích hợp sẵn chức năng an toàn STO (Safe Torque Off) - đặc biệt quan trọng khi xuất khẩu sang các nước tiên tiến. Ngoài ra, biến tần Siemens Sinamics G120C còn được trang bị thẻ nhớ để sao chép các bộ tham số và có khả năng giao tiếp với các chuẩn truyền thông khác nhau.
- SINAMICS G120C, frame sizes FSAA đến FSF, với màn hình thông minh IOP-2
- Bộ biến tần thu gọn SINAMICS G120C cung cấp một sự kết hợp cân bằng các tính năng để giải quyết một loạt các ứng dụng. Chúng là những thiết bị nhỏ gọn, chắc chắn dễ vận hành và có thể tùy chọn trang bị với bảng điều khiển cơ bản hoặc nâng cao.
- Bộ biến tần SINAMICS G120C đặc biệt phù hợp khi đáp ứng yêu cầu của các nhà tích hợp hệ thống, các nhà sản xuất OEM và các nhà phân phối quan tâm nhiều về hiệu quả và năng suất.
Lợi ích
- Thiết kế nhỏ gọn thậm chí ở công suất lên tới 132KW
- Mật độ năng lượng cao, kích thước bao thấp
- Lắp đặt đơn giản trong không gian chật hẹp nhất
- Sử dụng trong tủ điều khiển nhỏ, gần máy
- Bộ tham số tối ưu
- Tối ưu hoá vận hành
- Bảng điều khiển BOP 2 hoặc IOP có thể được sử dụng
- Tích hợp kết nối USB
- Phân bố tham số phần mềm đơn giản và nhanh
- Đơn giản sử dụng trong quá trình vận hành
- Tối thiểu hóa chi phí đào tạo, SINAMICS hiện có có thể được sử dụng
- Mức độ thân thiện cao với dịch vụ, bảo trì đơn giản
- Chức năng nhân bản bằng cách sử dụng BOP 2, IOP hoặc thẻ nhớ
- Đồng hồ hoạt động cho "drive on" và "motor on"
- Cài đặt cơ khí nhanh
- Tiêu chuẩn vận hành trực quan
- Thiết bị tự động hóa được tích hợp
- Điều khiển vector không cần cảm biến,tiết kiệm năng lượng
- Tự động giảm từ thông với V / f ECO
- Máy tính tiết kiệm năng lượng được tích hợp
- Chức năng an toàn được Tích hợp (STO)
- Các phiên bản truyền thông với PROFINET / EtherNet / IP, PROFIBUS DP, USS / Modbus RTU
- Hoạt động được ở nhiệt độ môi trường xung quanh lên đến 60 ° C (140 ° F)
Thiết kế biến tần G120C:
- SINAMICS G120C là một bộ biến tần thu gọn gắn trên tủ điều khiển có cấp độ bảo vệ IP20, có bộ phận chức năng điều khiển (CU) và Module Nguồn (PM) được kết hợp trong một thiết bị.
- Thiết kế cơ khí nhỏ gọn và mật độ công suất cao cho phép các thiết bị này được lắp đặt trong các tủ điều khiển máy và tủ điều khiển để tối đa sử dụng không gian. Biến tần nhỏ gọn SINAMICS G120C có thể được lắp trực tiếp, mà không bị giảm công ở nhiệt độ lên đến 40 ° C (104° F).
- SINAMICS G120C có thể được tích hợp vào các ứng dụng rộng nhất, sử dụng input digital và analog tích hợp hoặc thông qua giao tiếp fieldbus tích hợp (có sẵn trong các phiên bản USS, Modbus RTU, PROFIBUS, PROFINET / EtherNet / IP). Đặc biệt các phiên bản sản phẩm với giao tiếp PROFIBUS / PROFINET đã tích hợp có thể cho phép tích hợp hoàn toàn vào các dòng sản phẩm Siemens TIA, do đó cho phép tận dụng tối đa lợi thế của dòng sản phẩm TIA liền mạch. Các thiết bị SINAMICS G120C được cài sẵn trong nhà máy để chúng có thể kết nối ngay với các hệ thống PROFIBUS và / hoặc PROFIBUS fieldbus mà không cần tham số hóa.
- SINAMICS G120C cũng được trang bị với chức năng an toàn STO (Safe Torque Off) theo tiêu chuẩn, được sử dụng để dừng biến tần một cách an toàn. Kết quả là các nhà chế tạo máy có thể đơn giản tuân thủ các chỉ thị máy móc hiện tại với chi phí liên quan tối thiểu.
- SINAMICS G120C có thể điều khiển động cơ không đồng bộ (cảm ứng) trong khoảng công suất từ 0.37 kW đến 18.5 kW (0.5 hp lên đến 25 hp). Vận hành động cơ đáng tin cậy và hiệu quả đạt được bằng cách sử dụng công nghệ IGBT tiên tiến kết hợp với điều khiển vector. Một loạt các chức năng được tích hợp trong SINAMICS G120C cũng cung cấp một mức độ bảo vệ cao cho biến tần và động cơ.
Bảng thông số cơ bản của biến tần G120C
| Voltage | 3AC 380 … 480 V +10 % / –20 % |
| Power range | 0.55 to 132 kW |
| Degree of protection | IP20 |
| Environmental class | Class 3C2, (3C3 with SIPLUS) |
| Ambient temperature | –10° to 40° C without derating / up to 60° C with derating |
| EMC | According to IEC 61800-3 up to Category C2 |
| Standards | CE, UL, cUL, c-Tick |
| Safety Technology | Safety Integrated: Safe Torque Off (STO); controlled via terminals or PROFIsafe |
| Communication | PROFINET, Ethernet/IP, PROFIBUS, USS/Modbus RTU |
| Control procedure | U/f (linear, square law, FCC, ECO), vector control without encoder (SLVC) |
| Functions | Fixed velocity setpoint, PID controller, motor holding brake control |

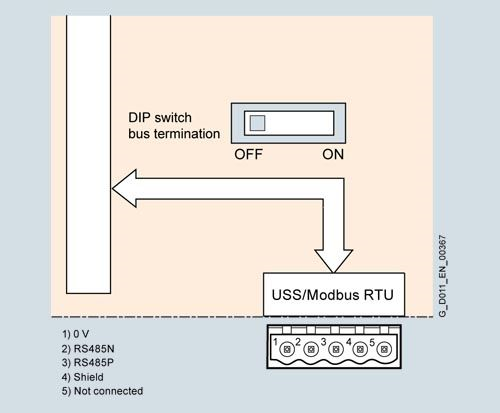

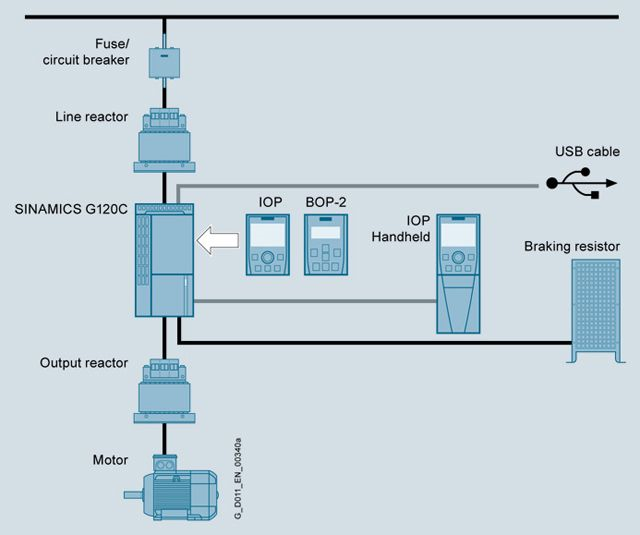

Sơ đồ đấu dây của G120C Sơ đồ kết nối modbus của G120C

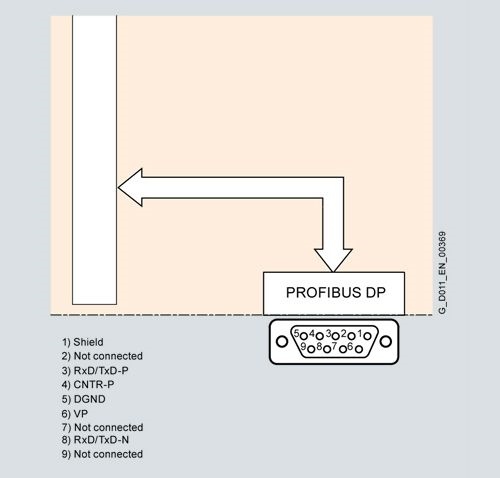

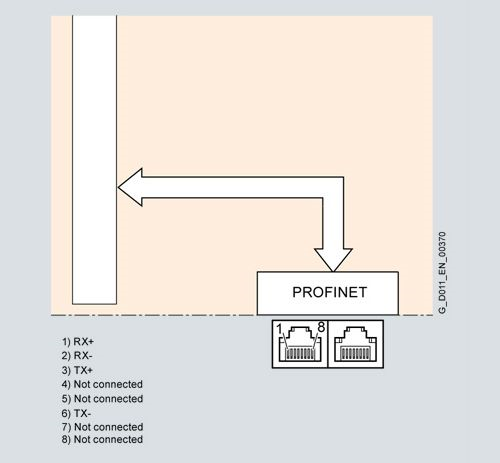

Sơ đồ giao tiếp Profibus của G120C Sơ đồ giao tiếp Profinet của G120C
