CÁC VÙNG NHỚ TRONG PLC S7-1200

CÁC VÙNG NHỚ TRONG PLC S7-1200

PLC có những bộ nhớ nào? Đặc điểm của chúng ra sao? Hãy cùng chúng tôi tìm hiểu qua bài viết này:
PLC có 3 loại vùng nhớ đó là Work memory, Load memory và Retentive.
→ Ý nghĩa: PLC sử dụng vùng nhớ để lưu trữ chương trình người dùng (User program), dữ liệu (data), và cấu hình (configuration).
Các loại vùng nhớ trong PLC S7-1200
1. Vùng nhớ Load memory - Là vùng nhớ dạng non-volatile. (Loại vùng nhớ mà thông tin đã lưu trữ trên nó sẽ không bị mất khi nó bị ngắt nguồn cấp điện).
- Vùng nhớ này dùng để lưu chương trình người dùng, dữ liệu và cấu hình.
Khi người dùng download một dự án xuống CPU. Đầu tiên CPU sẽ lưu chương trình trong vùng nhớ Load memory. Vùng nhớ này nằm trong CPU hoặc trong thẻ nhớ (nếu có). Khi dùng thẻ nhớ sẽ cho phép người dùng mở rộng thêm kích thước chương trình.
- Chúng ta hiểu vùng nhớ này giống như ổ cứng của máy tính.

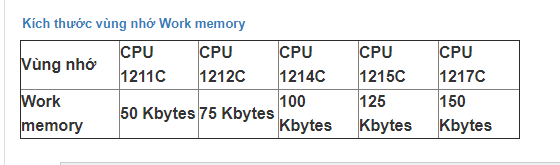

2. Vùng nhớ Work memory - Là vùng nhớ dạng volatile. (Loại vùng nhớ mà thông tin lưu trữ trên nó sẽ bị mất khi nó bị ngắt nguồn cấp điện).
- Vùng nhớ này dùng để lưu một vài thành phần của một dự án trong khi thực hiện chương trình người dùng.
CPU sẽ sao chép một vài thành phần của dự án từ vùng nhớ Load memory sang vùng nhớ Work memory.
- Vùng nhớ này sẽ bị mất khi mất điện. Và nó được khôi phục bởi CPU khi nguồn điện được cấp trở lại.
- Chúng ta hiểu vùng nhớ này giống như RAM của máy tính.

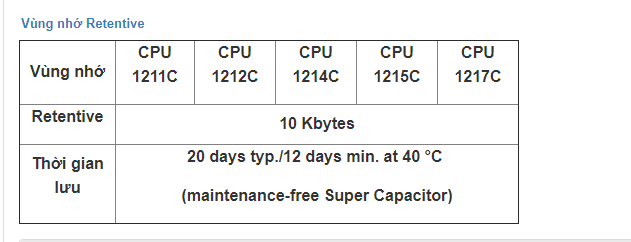

3. Vùng nhớ Retentive - Là vùng nhớ dạng non-volatile. Dùng để lưu trữ các giá trị của vùng nhớ Work memory. CPU sử dụng vùng nhớ Retentive để lưu các giá trị được lựa chọn bởi chương trình của người dùng trong thời gian bị mất điện. Khi có điện trở lại CPU sẽ khôi phục những giá trị được lưu trữ này.
(Ghi chú: CPU “viết tắt của Central Processing Unit” được hiểu là bộ điều khiển trung tâm).
“Vùng nhớ Load memory để lưu toàn bộ một dự án.”
- Do người dùng download xuống CPU (Nó sẽ không bị mất đi. Cho đến khi người dùng download xuống một dự án khác).
- Khi thực hiện chương trình thì: CPU sẽ sao chép chương trình lập trình sang vùng nhớ Work memory để thực hiện chương trình.
- Và khi chương trình được thực hiện. Thì những giá trị nào được lựa chọn là Retentive sẽ được nhớ cho dù CPU bị mất nguồn.
- Kích thước của vùng nhớ Work memory, Load memory và Retentive đã sử dụng của dự án.
(Load memory = 5% ; Work memory = 3%; Retentive = 1%)
