CÁCH ĐẤU NỐI ĐẦU RA PLC S7-1200 - SIEMENS
CÁCH ĐẤU NỐI ĐẦU RA PLC S7-1200 - SIEMENS
Để đấu nối đầu ra PLC Siemens S7-1200 chính xác, bạn cần hiểu rõ mã hiệu của PLC.- Mã hiệu AC/DC/RLY nghĩa là PLC dùng nguồn cấp AC, đầu vào DC và đầu ra dạng Rơ le.
- Mã là DC/DC/RLY nguồn cấp dùng nguồn DC
- Mã là DC/DC/DC đầu ra Transistor.
Đối với dòng plc s7-1200 có 2 loại ngõ ra là ngõ ra relay và ngõ ra DC. Bạn phải dựa vào mã hàng hoặc thông tin trên nhãn để chọn sơ đồ đấu cho chinh xác.
⇒ Cách đấu nối đầu ra PLC Siemens S7-1200

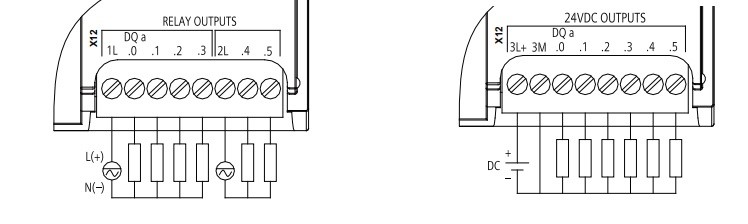

Sơ đồ đấu nối đầu ra PLC Siemens S7-1200
- Nguồn DC Out: PLC có thể chủ động tạo ra nguồn điện 24VDC, tiện lợi cho người sử dụng, lấy từ chân L+ và M, tuy nhiên trong thực tế thường dùng nguồn 24VDC ngoài, công suất lớn hơn và an toàn cho PLC hơn. Bạn bắt buộc phải có tải gắn với ngõ ra. Tránh trường hợp nối trực tiếp ngõ ra xuống 0V. Đối với dạng ngõ ra DC bạn có thể sử dụng tần số đóng cắt cao liên quan tới một số ứng dụng điều khiển servo.
- Với PLC đầu ra Rơ le thì khá đơn giản, bởi nó có thể sử dụng được nhiều dạng điện áp khác nhau, không quan tâm đến chiều dòng điện. Do đó có thể dùng để đóng cắt nhiều loại tải khác nhau (phụ thuộc vào điện áp cấp lên chân 1L và 2L của đầu ra). Đối với dạng tín hiệu ngõ ra dạng relay thì ngõ ra plc có tác dụng như công tắc điện vật lý. Có thể đóng cắt cả điện AC và DC. Lưu ý: Chỉ đóng cắt cho thiết bị có dòng tải nhỏ mà thôi. Đối với dạng ngõ ra là relay thì tần số đóng cắt khá thấp.
