CẦU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ ỨNG DỤNG CỦA RELAY TRUNG GIAN
CẦU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ ỨNG DỤNG CỦA RELAY TRUNG GIAN
⇒ Cấu tạo của relay trung gian
Relay trung gian về cơ bản là một thiết bị relay điện từ với kích thước nhỏ, chúng có chức năng chuyển mạch tín hiệu điều khiển hoặc là làm nhiệm vụ khuếch đại. Trong sơ đồ điều khiển, relay trung gian thông thường được lắp đặt ở vị trí trung gian, nó nằm giữa những thiết bị điều khiển công suất nhỏ và các thiết bị điều khiển có công suất lớn hơn.
Relay trung gian được cấu tạo từ nam châm điện cùng hệ thống các tiếp điểm đóng cắt, với thiết kế nhỏ gọn, được module hóa, dễ dàng lắp đặt và thay thế. Ngày nay relay trung gian được dùng rất nhiều trong nghành điện tử, điện công nghiệp

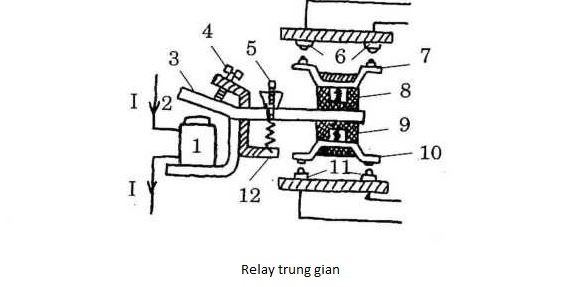

1: cuộn dây
2: lõi thép tĩnh
3: lõi thép động
4, 5: vít ốc điều chỉnh
6, 7: tiếp điểm thường mở NO
8, 12: lò xo
9: giá cách điện
10, 11: tiếp điểm thường đóng NC
⇒ Nguyên lý hoạt động của relay trung gian
Relay trung gian được hoạt động dựa theo nguyên lý sau:
- Khi được cấp điện cuộn hút 1, cuộn hút lúc này sẽ thành nam châm điện sẽ hút lõi thép số 3 xuống, đầu tiếp xúc 7 và 10 được dâng lên, tiếp điểm thường mở 6, 7 ( NO ) đóng lại, tiếp điểm thường đóng 10, 11(NC ) được mở ra. Nhiệm vụ của ốc vít 4 và 5 để điều chỉnh điện áp hút và nhả của relay trung gian.
- Relay trung gian có thời gian tác động tức thì, khi được cấp điện nó đóng, khi ngắt dòng điện lập tức nhả ngay
Mỗi relay có 2 mạch độc lập nhau về họạt động.
+ Một mạch thực hiện việc điều khiển cuộn dây của relay . Có cho dòng chạy qua cuộn dây hay không. Hay có nghĩa là điều khiển relay ở trạng thái ON hay OFF.
+ Một mạch điều khiển dòng điện cần kiểm soát có qua được relay hay không, dựa vào trạng thái ON hoặc OFF của relay .
⇒ Ứng dụng relay trung gian
- Ứng dụng của relay trung gian là làm nhiệm vụ “trung gian” chuyển tiếp mạch điện cho một thiết bị khác , Nguồn điều khiển có thể cách ly hoặc không với nguồn động lực .
- Relay trung gian được ứng dụng rất nhiều trong thực tế , trong các board mạch điện tử , các tủ điện máy móc công nghiệp …
- Có 2 loại relay chính là relay cơ có tần số đóng cắt thấp và relay điện tử tần số đóng cắt cao .
