HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN D700 - MITSUBISHI
HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN D700- MITSUBISHI
Biến tần Mitsubishi D700 Có thiết kế nhỏ gọn, tiết kiệm không gian và thời gian lắp đặt. Dễ dàng bảo trì và dễ dàng sử dụng.
- Dòng Fr-D700 có nhiều dòng máy như: FR-D710W, FR-D720S, FR-D720, FR-D740… Biến tần dòng D700 tuân thủ các quy định sản xuất của EU, chuẩn toàn cầu.
- Fr-D700 có công suất đa dạng: Điện áp 220V có công suất từ 0,1 – 15 kW. Điện áp 380V có công suất từ 0,4 – 15 kW.
- Quạt làm mát và tụ điện được thiết kế tuổi thọ hơn 10 năm hoặc lâu hơn nếu điều khiển bật tắt thay vì chạy liên tục.
- Chức năng kiểm tra tuổi thọ: Giám sát mức độ hư hỏng của tụ điện mạch chính, tụ điện mạch điều khiển, mạch giới hạn dòng.

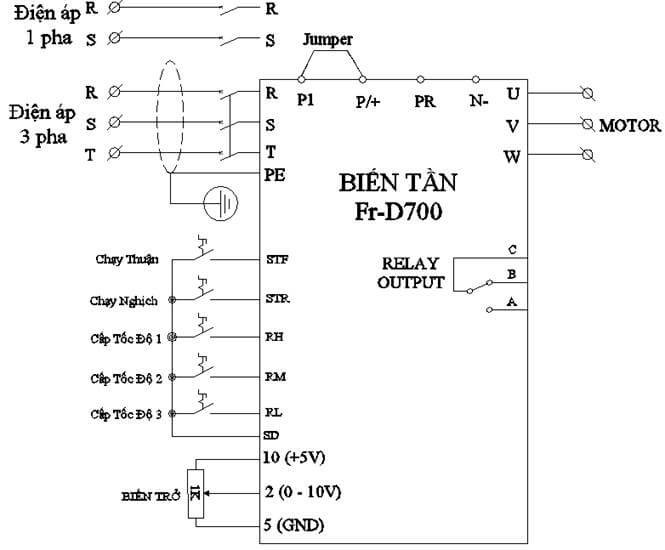

* Sơ đồ đấu dây Biến tần Fr-D700
* Cách cài đặt biến tần Mitsubishi D700
Lưu ý, muốn thay đổi thông số cài đặt thì đầu tiên ta cần xác định biến tần đang ở chế độ chạy bằng keypad (đèn PU sáng). Nhấn vào nút PU/EXT để chuyển từ EXT sang PU, nếu không chuyển được thì cài thông số P79 = 0 rồi sau đó nhấn nút chuyển. Quy trình thay đổi thông số bằng nút nhấn được trình bày như hình dưới.
+ Để hiển thị một số thông số nâng cao ta cài thông số P.160 = 0.
+ Lưu ý trước khi cài đặt nên reset giá trị cài đặt về thông số ban đầu của nhà sản xuất. Ta cài ALLC = 1.

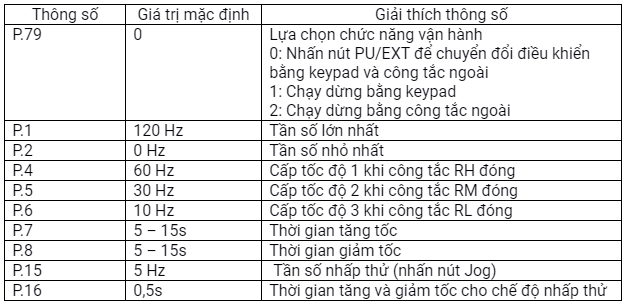

* Nhóm chức năng cơ bản biến tần Mitsubishi D700
* Nhóm thông số động cơ

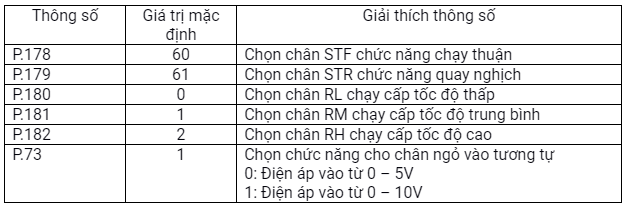

* Lựa chọn chức năng cho các chân ngõ vào
+ Lưu ý ở biến tần Mitsubishi D700, mức độ ưu tiên của các lệnh tần số bởi các tín hiệu bên ngoài là: Jog (nhấp thử) > Đa cấp tốc độ > ngỏ vào điện áp tương tự.

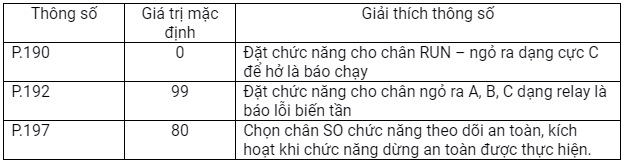

* Lựa chọn chức năng cho các chân ngõ ra

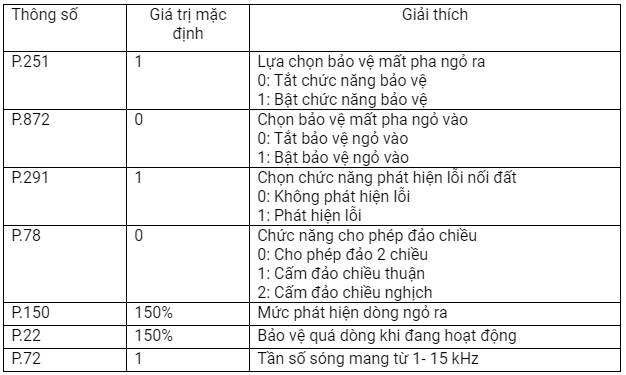

* Nhóm chức năng bảo vệ biến tần Mitsubishi D700
* Cài đặt biến tần Mitsubishi D700 bằng công tắc, biến trở ngoài
Thông số điều khiển bằng công tắc ngoài và biến trở
+ Nhấn PU/EXT để đèn PU sáng
+ ALLC = 1 trả thông số về giá trị cài đặt ban đầu
P.79 = 2 chọn chức năng chạy dừng bằng công tắc ngoài. (Lưu ý để chạy bằng biến trở thì các chân RH, RM, RL phải tắt)
P.1 = 50 Hz tần số lớn nhất
P.8 = 6s thời gian tăng tốc
P.9 = 6s thời gian giảm tốc
P.872 = 1 chọn chức năng bảo vệ mất pha ngỏ vào

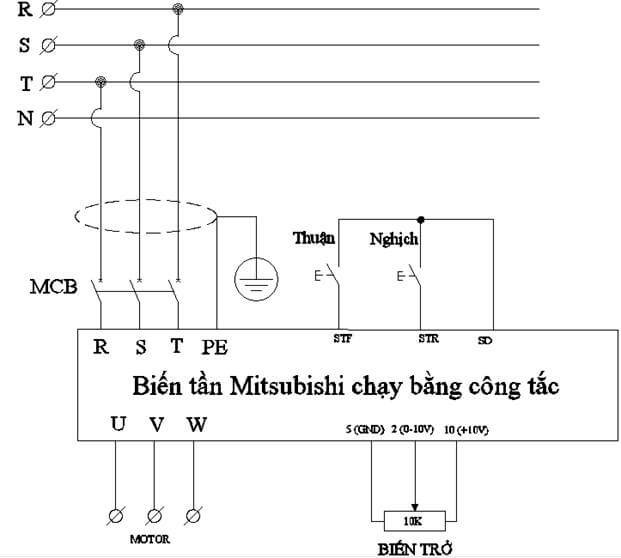

Sơ đồ đấu dây biến tần Mitsubishi D700 bằng công tắc
* Cài đặt biến tần Mitsubishi D700 bằng nút nhấn, biến trở ngoài
- Thông số điều khiển bằng nút nhấn ngoài và biến trở
+ Nhấn PU/EXT để đèn PU sáng
+ ALLC = 1 trả thông số về giá trị cài đặt ban đầu
P.79 = 2 chọn chức năng chạy dừng bằng công tắc ngoài. (Lưu ý để chạy bằng biến trở thì các chân RH, RM, RL phải tắt)
Pr.180 =25 chọn chức năng chân RL là Stop biến tần.
P.1 = 50 Hz tần số lớn nhất
P.8 = 6s thời gian tăng tốc
P.9 = 6s thời gian giảm tốc
