HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN E700 MITSUBISHI

HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN E700 MITSUBISHI

 Biến tần E700 là dòng biến tần của hãng Mitsubishi (Nhật Bản). Thích hợp dùng cho băng tải, thang máy, máy đóng gói, máy công cụ, máy ép,… Đây là dòng biến tần có thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt, thân thiện với môi trường.
- Đặc tính:
+ Dòng Fr-E720 có điện áp 220V, công suất từ 0,1 – 7,5 kW
+ Chế độ điều khiển V/F và điều khiển véc tơ từ thông nâng cao, giúp hiệu suất điều khiển cao nhất có thể.
+ Khả năng mở rộng các chân điều khiển và truyền thông
+ Chức năng nâng cao đáp ứng cho tất cả các ứng dụng

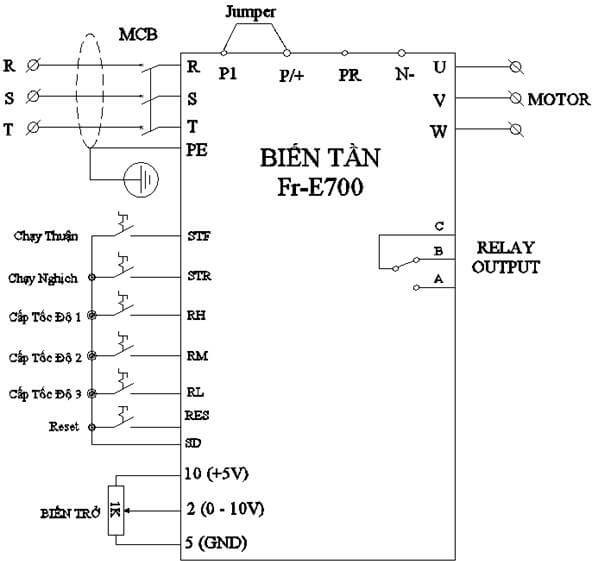

- Cách cài đặt biến tần Mitsubishi E700: Sơ đồ đấu dây  - Cách cài đặt biến tần Mitsubishi E700: Cài đặt thông số
Muốn thay đổi thông số cài đặt thì đầu tiên ta cần xác định biến tần đang ở chế độ chạy bằng keypad (đèn PU sáng). Nhấn vào nút PU/EXT để chuyển từ EXT sang PU, nếu không chuyển được bằng nút này thì cài thông số P.79 = 1. Quy trình thay đổi thông số bằng nút nhấn được trình bày như hình dưới.
Chú ý: Nếu sử dụng các loại biến tần Mitsubishi cũ, để cài đặt về thông số mặc định của nhà sản xuất ta cài ALLC = 1.
* Chức năng cơ bản của Biến tần Mitsubishi

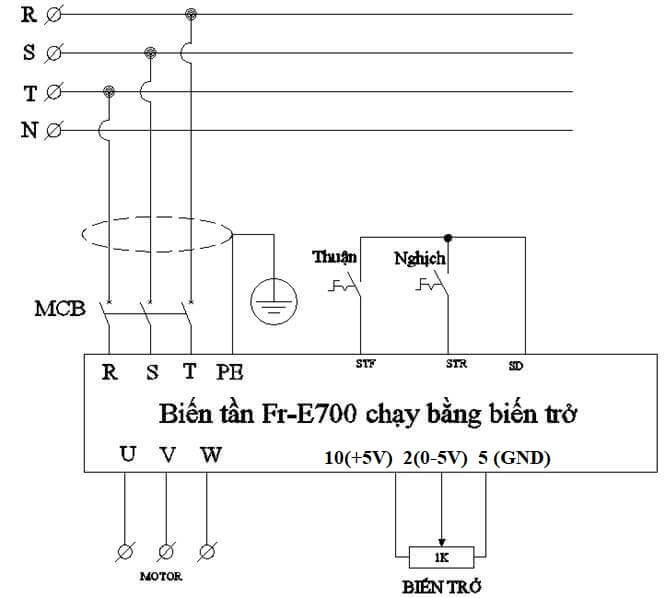

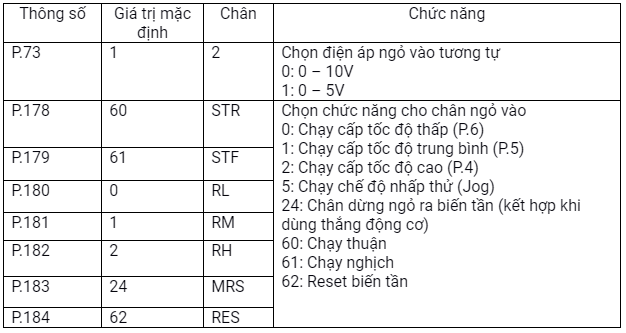

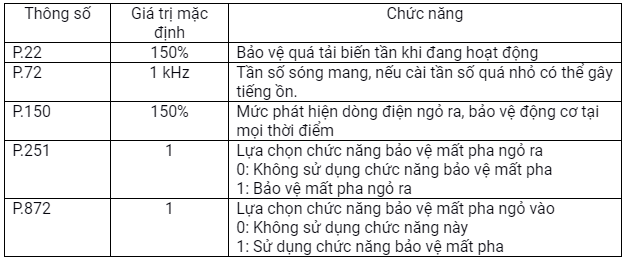

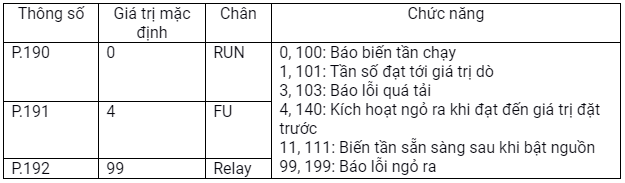

- Nhóm thông số động cơ - Nhóm chức năng ngõ vào - Chức năng cho các chân ngõ ra - Nhóm thông số bảo vệ biến tần * Điều khiển biến tần Fr-E700 bằng công tắc, biến trở ngoài. - Cài đặt thông số điều khiển bằng công tắc, biến trở ngoài
+ Cần đảm bảo đèn PU sáng bằng cách nhấn nút PU/EXT hoặc cài thông số P.79 = 0 rồi dùng nút PU/EXT để chuyển.
+ ALLC = 1 trả thông số về giá trị cài đặt ban đầu của nhà sản xuất
+ P.79 = 2 Cài chức năng điều khiển chạy dừng và tần số bằng công tắc biến trở ngoài. Khi muốn điều khiển tần số bằng biến trở cần đảm bảo các chân chạy cấp tốc độ ở trạng thái thường hở (RH, RM, RL).
+ P.1 = 50 Hz cài tần số lớn nhất
+ P.8 = 5s thời gian tăng tốc
+ P.8 = 5s thời gian giảm tốc

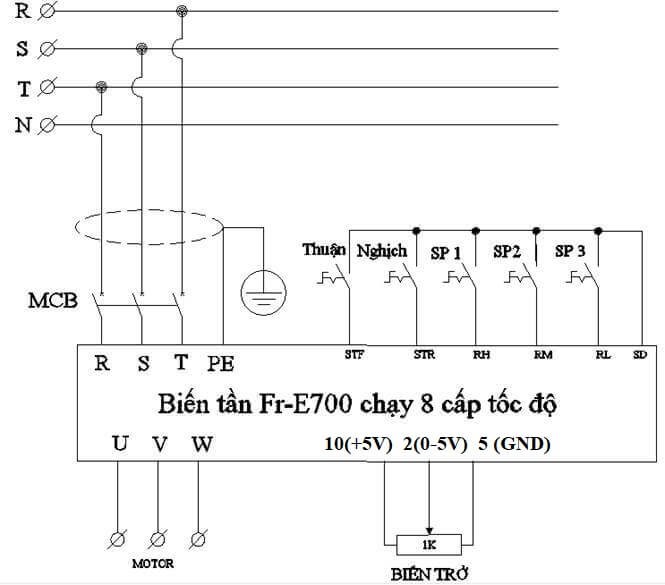

Điều khiển biến tần Mitsubishi E700 chạy 8 cấp tốc độ - Cài đặt thông số chạy 8 cấp tốc độ
+ P.1 = 50 Hz tần số lớn nhất
+ P.4 = 5 Hz Cấp tốc độ 1
+ P.5 = 10 Hz Cấp tốc độ 2
+ P.6 = 15 Hz Cấp tốc độ 3
+ P.24 = 20 Hz Cấp tốc độ 4
+ P.25 = 25 Hz Cấp tốc độ 5
+ P.26 = 30 Hz Cấp tốc độ 6
+ P.27 = 35 Hz Cấp tốc độ 7
