TÍNH NĂNG NỔI BẬT CỦA APTOMAT MCCB EASYPACT EZS - SCHNEIDER

TÍNH NĂNG NỔI BẬT CỦA APTOMAT MCCB EASYPACT EZS - SCHNEIDER

 Dòng sản phẩm đóng - ngắt Schneider là những thiết bị điện cao cấp được sử dụng rất phổ biến không những tại Việt Nam mà còn trên toàn thế giới. Aptomat Schneider được sử dụng ở khắp mọi hệ thống điện trong các công trình từ nhỏ đến lớn. Chất lượng của bộ đóng - ngắt Schneider đã được khẳng định qua nhiều năm với hàng nghìn công trình tầm cỡ trên thế giới.

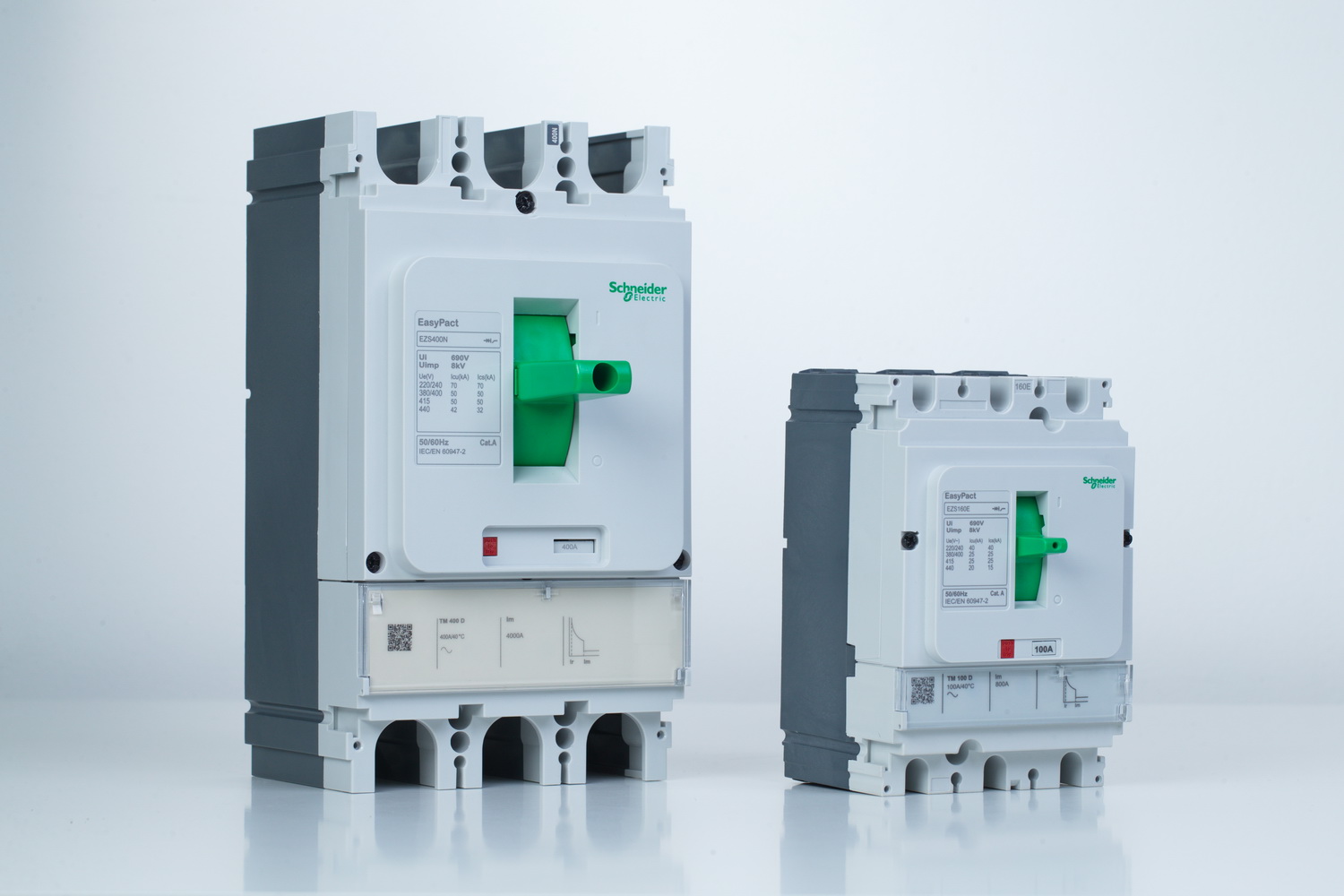

 Easypact EZS Schneider là một trong những dòng đóng - ngắt cao cấp nhất của Schneider, có thể sử dụng trong mọi loại công trình từ dân dụng đến các công trình lớn như: chưng cư, xí nghiệp,…  là giải pháp đơn giản, phổ quát để phù hợp với mọi nhu cầu bảo về với hệ thống điện áp thấp.
1. Cấu tạo và đặc điểm của Aptomat khối MCCB Schneider EasyPact EZS
a. Cấu tạo
Aptomat MCCB Easypact EZS có cấu tạo bao gồm 4 phần chính đó là:
+ Tiếp điểm
Tiếp điểm được chế tạo có hai cấp tiếp điểm chính và hồ quang, hoặc ba cấp tiếp điểm là chính, phụ, hồ quang. Bộ phận này có vai trò khi chúng ta đóng mạch tiếp điểm thì hồ quang sẽ đóng trước. Và tiếp theo đó là tiếp điểm phụ và cuối cùng là tiếp điểm chính. Khi chúng ta cắt mạch thì ngược lại khi này tiếp điểm chính sẽ được mở ra trước. Sau đó thì sẽ đến tiếp điểm phụ và cuối cùng là hồ quang. Như vậy là hồ quang sẽ chỉ cháy trên tiếp điểm hồ quang vì vậy bảo vệ được tiếp điểm chính để dẫn điện.
+ Hộp dập hồ quang
Để dập được hồ quang trong tất cả các chế độ làm việc của lưới điện. Thì người ta thường dùng 2 kiểu thiết bị dập hồ quang đó là: kiểu nửa kín và kiểu hở. Kiểu nửa kín thì được đặt trong vỏ kín của aptoma và có lỗ thoát khí. Kiểu này sẽ có dòng điện giới hạn và cắt không quá 50 KA. Còn đối với kiểu hở thì chúng được dùng khi giới hạn của dòng điện cắt lớn hơn 50 KA hoặc điện áp lớn 1000V.
+ Cơ cấu truyền động cắt
Truyền động cắt thường có hai cách: Bằng tay và bằng cơ điện (điện từ, động cơ điện).
Điều khiển bằng tay được thực hiện với các Aptomat có dòng điện định mức không lớn hơn 600A.
Điều khiển bằng điện từ (nam châm điện) được ứng dụng ở các CB có dòng điện lớn hơn (đến 1000A). Để tăng lực điều khiển bằng tay người ta dùng một tay dài phụ theo nguyên lý đòn bẩy. Ngoài ra còn có cách điều khiển bằng động cơ điện hoặc bằng khí nén.
+ Móc bảo vệ
Aptomat sẽ tự động cắt nhờ các phần tử bảo vệ hay còn được gọi là móc bảo vệ. Chúng sẽ tác động khi mạch điện có sự cố quá dòng điện và khi sụt áp. Nó giúp bảo vệ các thiết bị điện không quá tải và ngắn mạch, đường thời gian dòng điện của móc bảo vệ phải nằm dưới đường đặc tính của đối tượng cần bảo vệ. Người ta thường dùng hệ thống điện tử và rơle nhiệt làm móc bảo vệ, đặt bên trong MCCB.
b. Đặc điểm
- Aptomat MCCB Easypact EZS Schneider có thiết kế gọn nhẹ, dễ dàng lắp đặt và sử dụng, số cực 3P, 4P, điện áp định mức 380/415V, điện áp cách điện 690V, điện áp hoạt động 440VAC, 50/60 Hz
- Thiết bị bảo vệ mạch
- Hệ thống điện với độ an toàn đáng tin cậy
- Khả năng đóng cắt nhanh
- Giảm hiện tượng hồ quang với bộ cảm ứng từ nhiệt với 3 kích thước đơn giản.
2. Thông số kỹ thuật chung MCCB Easypact EZS Schneider
- Điện áp định mức Ue 380/415V
- Điện áp cách điện Ui 690V
- Điện áp hoạt động 440VAC, 50/60 Hz Số cực 3P, 4P
- Dòng định mức 16A, 100A, 125A, 160A
- Dòng ngắt mạch 25kA, 30kA, 36kA, 50kA
- Khả năng phá vỡ 8kV
- Trọng lượng 0.78kg, 1kg, 1.8kg, 2kg, 2.3kg, 2.6kg, 4.7kg, 5.2kg, 6.3kg, 7.1kg
3. Tính năng nổi bật Aptomat MCCB Easypact EZS Schneider
- Sản phẩm có thiết kế nhỏ gọn giúp dễ dàng lắp đặt tại vị trí nhỏ hẹp.
- Cấu tạo đơn giản, độ bền cơ học và độ chính xác cao.
- Vỏ ngoài được làm từ nguyên liệu cao cấp có tính cách điện và chiụ nhiệt cực tốt.
- Khả năng đóng ngắt dòng ngắn mạch cao, độ bề cơ khí cao hơn gấp 2 đến 3 lần so với các dòng đóng ngắt khác.
- 7 loại dòng khung, lựa chọn linh hoạt
- 3 loại kích thước khung, dễ dàng nâng cấp
- 3 loại phá vỡ, bảo hiểm toàn diện
- Thiết kế mô-đun phụ kiện, lắp ráp tại chỗ
- Hoạt động được trong điều kiện môi trường khắc nghiệt.
4. Ứng dụng của Aptomat MCCB Easypact EZS Schneider
MCCB Easypact EZS Schneider được sử dụng trong nhiều lĩnh vực khác nhau như:
- Lĩnh vực có liên quan tới ngành điện, tự động hóa, tủ bảng điện.
- Hệ thống điện công nghiệp như các nhà máy, xí nghiệp, dây chuyền tự động hóa, dây chuyền sản xuất hiện đại.
- Các công trình xây dựng, văn phòng, các khu nghỉ dưỡng cao cấp, công trình dân dụng, các tòa nhà cao tầng, gia đình, sân bay, cầu cảng.
- Trong các khu thương mại, khu phức hợp, trung tâm thể thao.
