TỔNG QUÁT VỀ CÁC DÒNG PLC CỦA SCHNEIDER
Schneider là hãng sản xuất thiết bị điện, tự động hóa được biết đến rộng rãi trên toàn cầu. Có các dòng PLC Schneider phổ biến được thị trường biết đến: Zelio Logic (Smart relays), Twido, Modicon M171/M172, Modicon M221, Modicon M238, Modicon M251, Modicon M258, Modicon MC80, Modicon TSX Micro, Preventa XPS MF/MC...

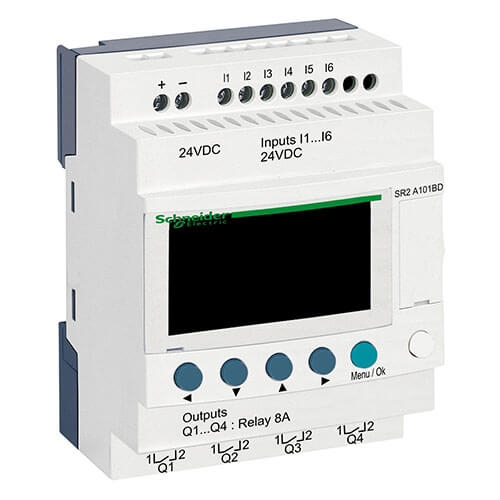

1. Zelio Logic
Zelio Logic là một bộ tập hợp các relay thông minh được thiết kế nhỏ gọn: được phân loại thành 3 kiểu khối đơn với 10, 12 hoặc 20 I / O với các phiên bản có hoặc không có màn hình và nút. Có thể mở rộng thêm 10 hoặc 26 I/O bằng cách sử dụng
- Module mở rộng qua Modbus hoặc Ethernet
- Module mở rộng riêng biệt với 6, 10 hoặc 14 DI/DO và 4 AI/AO
- Mở rộng lên tới 26 I/O mà kích thước thiết bị chỉ 124,6 x 90 x 59 mm
- Nguồn cấp (tùy chọn): 12 V DC, 24 V DC, 24 V AC, 100… 240 VAC.
- Màn hình LCD lớn có đèn nền: 4 dòng gồm 18 ký tự và 1 dòng biểu tượng, điều hướng bằng 6 nút. Cáp kết nối nối tiếp hoặc USB để kết nối rơ le thông minh / PC.
- Giao diện kết nối (rơ le thông minh / PC) cho kết nối không dây Bluetooth
- Phần mềm lập trình trực quan Zelio Soft 2, có thể lập trình bằng 2 ngôn ngữ lập trình PLC phổ biến như:
+ Sơ đồ khối chức năng (FBD): 32 khối chức năng được thiết lập sẵn, 7 chức năng Grafcet, 6 chức năng logic
+ Ngôn ngữ lập trình (LADDER): với 12 chức năng được lập trình sẵn.
- Lập trình an toàn: kiểm tra tính nhất quán, chế độ mô phỏng và giám sát, cửa sổ giám sát, v.v. Giám sát và điều khiển từ xa bằng giao diện truyền thông Modem (Analog hoặc GSM).
Các dòng PLC Schneider Zelio Logic Series được biết đến như:
- Loại không có màn hình và không có nút nhấn: SR2D101BD, SR2D101FU, SR2D201BD, SR2D201FU, SR2E121B, SR2E121BD, SR2E121FU, SR2E201B, SR2E201BD, SR2E201FU.
- Loại có màn hình và có nút nhấn: SR2A101BD, SR2A101FU, SR2A201BD, SR2A201FU, SR2B121B, SR2B121BD, SR2B121FU, SR2B121JD, SR2B122BD, SR2B201B, SR2B201BD, SR2B201FU, SR2B201JD, SR2B202BD, SR2PACK2FU, SR2PACK2BD, SR2PACKBD, SR2PACKFU.

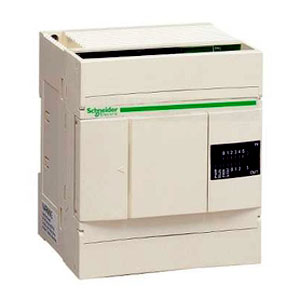

2. Twido Series
Twido Series được chia thành 3 loại cơ bản (Compact, Modular và Extreme) và nhiều loại I/Os, Twido được cấu hình bằng phần mềm TwidoSuite cung cấp các giải pháp đơn giản và sắc sảo cho mọi tình huống khó khăn của bạn.
Các dòng PLC Schneider Twido Series được biết đến như: TWDLCAA10DRF, TWDLCAA16DRF, TWDLCAA24DRF, TWDLCAA40DRF, TWDLCAE40DRF, TWDLCDA10DRF, TWDLCDA16DRF, TWDLCDA24DRF, TWDLCDA40DRF, TWDLCDE40DRF
3. Modicon TSX Micro Series
Với độ chính xác, tính linh hoạt và năng suất của Micro, bạn có một bộ điều khiển thực sự ở trung tâm của hệ thống. Đáp ứng được các ngân sách thấp đáng kể trước những hạn chế của thị trường, TSX Micro mang đến cho các nhà sản xuất máy móc, dây chuyền tự động và người dùng cuối sự đa dạng và các mô-đun cần thiết để tối đa hóa lượng kiến thức chuyên môn của họ.
- Bộ nhớ lên tới 128k
- Hiệu suất cao 0.15 µs/inst
- Hỗ trợ các chức năng: Counting/position control, Analogue/PID, Maths functions, Fuzzy logic, etc.
- Hỗ trợ kết nối qua Ethernet TCP/IP và Bus cho cảm biến/ cơ cấu chấp hành
Các dòng PLC Schneider Modicon TSX Micro Series được biết đến như: TSX3705028DR1, TSX3708056DR1, TSX3710028AR1, TSX3710028DR1, TSX3710128DR1, TSX3710128DT1, TSX3710164DTK1

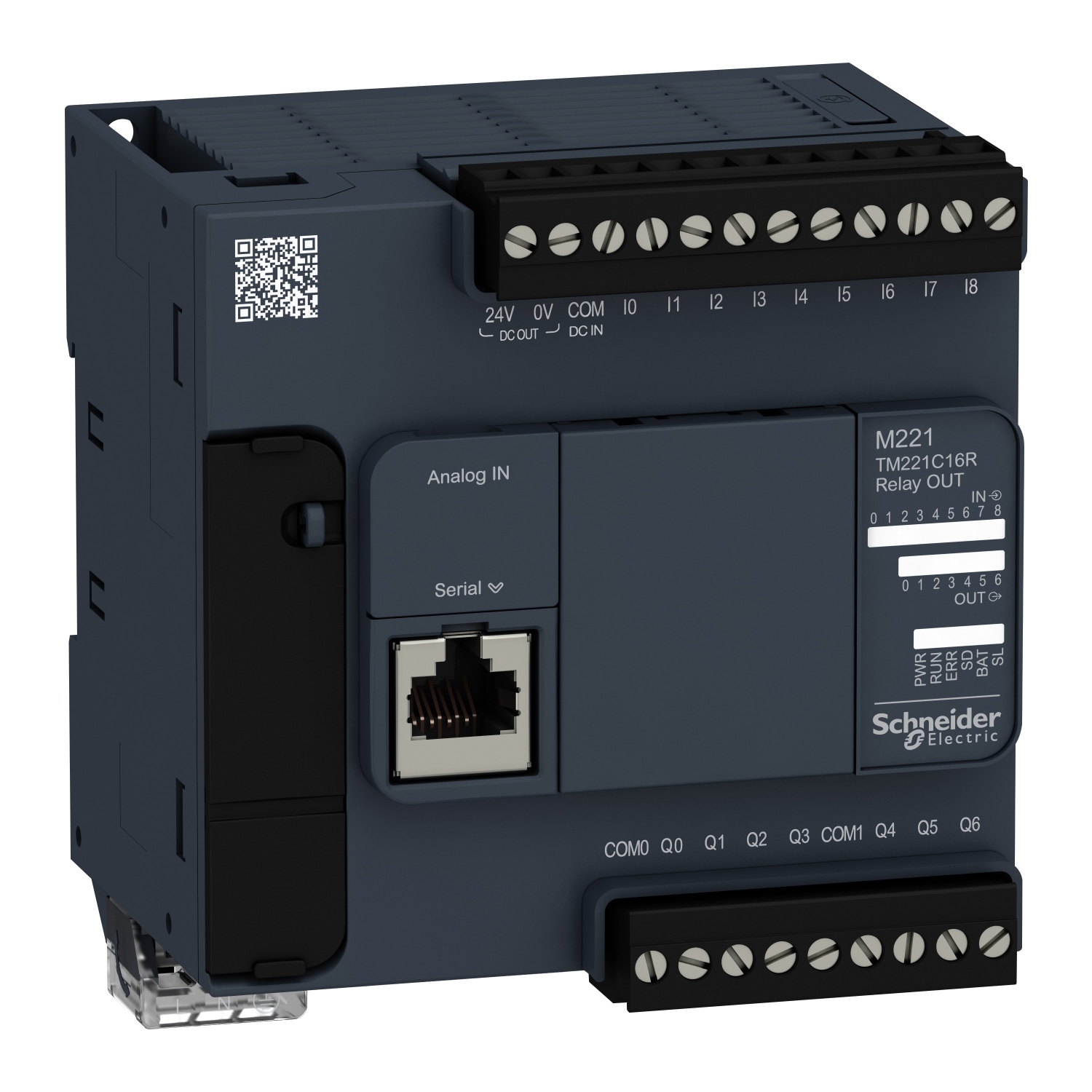

4. Modicon M221 Series
- Lập trình trực quan với SoMachine Basic, các ứng dụng và khối chức năng được tích hợp luôn sẵn sàng để sử dụng
- Tất cả các tính năng và chức năng mà bạn cần để thiết kế và lập trình đã được tích hợp sẵn
- Khả năng mở rộng linh hoạt, cho phép dễ dàng nâng cấp
- Kết nối ở mọi nơi qua Ethernet, truy cập không dây, máy chủ web nhằm đơn giản hóa việc giám sát và bảo trì, bảo dưỡng hệ thống
Các dòng PLC Schneider Modicon M221 Series được biết đến như:
- Modicon M221: TM221C16R, TM221CE16R, TM221C24R, TM221CE24R, TM221C40R, TM221CE40R, TM221C16T, TM221CE16T, TM221C24T, TM221CE24T, TM221C40T, TM221CE40T, TM221C16U, TM221CE16U, TM221C24U, TM221CE24U, TM221C40U, TM221CE40U
- Modicon M221 Book: TM221M16R, TM221M16RG, TM221ME16R, TM221ME16RG, TM221M16T, TM221M16TG, TM221ME16T, TM221ME16TG, TM221M32TK, TM221ME32TK
5. Modicon M238 Series
- Bộ điều khiển lập trình Modicon M238 cung cấp các giải pháp đơn giản và thông minh để đáp ứng mọi nhu cầu điều khiển của bạn.
- Cung cấp giải pháp tối ưu hóa cho điều khiển lặp lại dựa trên tính năng đếm tốc độ cao và định vị vị trí đơn giản cho từ 1 đến 4 trục thông qua các kênh PTO hoặc CANopen.
Các dòng PLC Schneider Modicon M238 Series được biết đến như: TM238 LDD24DT, TM238 LDA24DR, TM238 LFDC24DT, TM238 LFAC24DR
6. Modicon M251 Series
- Modicon M251 với các chuẩn truyền thông CANopen hoặc Modbus TCP cho phép bạn dễ dàng kết nối với SCADA, MES, ERP bằng cáp Ethernet tiêu chuẩn và thậm chí qua Wi-Fi. Tăng hiệu suất hệ thống của bạn bằng cách truyền dữ liệu qua Thẻ SD, nhúng web server và hơn thế nữa. Truy cập không giới hạn vào hệ thống của bạn qua Ethernet – mọi nơi, mọi lúc và đơn giản hóa việc bảo trì với mọi thiết bị di động thông minh qua các trang giám sát trực quan được thiết kế trực tiếp bên trong SoMachine và được lưu trữ trong máy chủ web của PLC.
Các dòng PLC Schneider Modicon M251 Series được biết đến như: TM251MESE, TM251MESC
7. Modicon M258 Series
CPU hiệu suất cao (22ns / inst), các cổng truyền thông giao tiếp được nhúng dưới dạng Ethernet & CANopen và các tính năng nâng cao được tích hợp như lưu trữ dữ liệu, WebServer và máy chủ FTP.
- Có khả năng điều khiển lên đến 16 trục độc lập
- Khả năng mở rộng lên đến 2400 I/O Digital
- I/O Analog: 12 hoặc 16 Bit
- Tính năng nâng cao khác như: HSC / Reflex output / Event Tasks
Các dòng PLC Schneider Modicon M258 Series được biết đến như: TM258LD42DT, TM258LD42DT4L, TM258LF42DR, TM258LF42DT, TM258LF42DT4L, TM258LF66DT4L
8. XPS MF Series
- PLC an toàn XPS MF, có thể lập trình bằng phần mềm XPSMFWIN chạy trên Windows.
- Loại 4 phù hợp với EN 954-1 và SIL3 phù hợp với IEC 61508.
- 2 loại PLC an toàn: Nhỏ gọn với I / Os tích hợp và Mô-đun, trong thanh rack bao gồm 6 khe cắm cho các mô-đun I / O riêng biệt khác nhau
- 14 chức năng an toàn được chứng nhận, có sẵn trong thư viện phần mềm XPSMFWIN, để đáp ứng các yêu cầu ứng dụng cụ thể
- Có thể tạo một chức năng an toàn phù hợp với ứng dụng
- Giao tiếp với I / Os qua Safe Ethernet
- Giao tiếp với các PLC hoặc HMI tiêu chuẩn qua Modbus TCP / IP, Modbus serial line hoặc PROFIBUS DP
- Đầu vào/ đầu ra
+ Đối với dòng PLC an toàn nhỏ gọn XPS MF30 / 31/35/40
+ Đồi với dòng modular an toàn PLCs XPS MF60
Các dòng PLC Schneider XPS MF Series được biết đến như: XPSMF3022, XPSMF31222, XPSMF3502, XPSMF3542, XPSMF4002, XPSMF4020, XPSMF4022, XPSMF4040, XPSMF4042
9. XPS MC Series
Tính linh hoạt trong việc lựa chọn chức năng an toàn và chẩn đoán chính xác hơn chỉ là một số ưu điểm có thể mang lại lợi ích cho các nhà sản xuất máy móc, hệ thống tự động và người dùng bằng cách tích hợp các giải pháp sáng tạo này.
- Bộ điều khiển XPSMC, có thể lập trình, cấu hình bằng phần mềm XPSMCWIN chạy trên Windows.
- Loại 4 phù hợp với EN 954-1 và SIL3 phù hợp với IEC 61508.
- Có 2 phiên bản đầu vào: 16 và 32
+ 4 (2×2 N/O) đầu ra relay và 6 đầu ra solid-state
+ 30 chức năng an toàn được chứng nhận để đáp ứng các yêu cầu ứng dụng cụ thể.
- Truyền thông đến PLC qua Modbus, CANopen hoặc PROFIBUS fieldbus.
- Loại 4 phù hợp cả với IEC 947-1.
Các dòng PLC Schneider XPS MC Series được biết đến như: XPSMC32Z, XPSMC16Z, XPSMC32ZP, XPSMC16ZC, XPSMC32ZC
10. Modicon MC80 Series
Modicon MC80 Series là bộ điều khiển cục bộ trường năng lượng mặt trời cho các ứng dụng điện mặt trời tập trung (CSP)
- Được thiết kế đơn giản và nhỏ gọn để lắp đặt nhanh chóng, nó tích hợp các thư viện năng lượng mặt trời giúp dễ dàng và rút ngắn thời gian thiết kế. Hướng dẫn TVDA giúp người dùng tích hợp Modicon MC80 vào hệ thống điều khiển năng lượng mặt trời của họ.
- Với sự hoạt động thông minh của nó cho phép truy cập dữ liệu từ xa thông qua Ethernet và cung cấp mức độ tin cậy và độ chính xác cao để đáp ứng các thuật toán định vị mặt trời. Nó hỗ trợ cấu trúc liên kết vòng RSTP (Rapid Spanning Tree Protocol) để dự phòng mạng trong trường hợp liên kết bị lỗi.
- Việc bảo trì được thực hiện dễ dàng nhờ công cụ quản lý mở rộng và dễ sử dụng (SGbackup) để quản lý chương trình và chương trình cơ sở trong các ứng dụng PAC quy mô lớn.
- Nó có thể hoạt động ở nhiệt độ khắc nghiệt (-25ºC đến + 70ºC). Có thể cấu hình bằng Unity Pro.
- Các tính năng an ninh mạng tích hợp giúp bảo vệ hoạt động của nhà máy năng lượng mặt trời
Các dòng PLC Schneider MC80 Series được biết đến như: BMKC8020310, BMKC8030310, BMKC8020300, BMKC8020301, BMKC8030311
11. Modicon M171/M172 Series
- Giảm thời gian tiếp cận nhờ phần mềm lập trình trực quan SoMachine HVAC với các ứng dụng và khối chức năng được tích hợp sẵn sàng sử dụng
- Tất cả các tính năng và chức năng bạn cần để thiết kế và chế tạo máy móc, hệ thống tự động có lợi hơn đã được nhúng sẵn
- Các khối chức năng ứng dụng giảm tiêu thụ năng lượng và giúp nâng cao hiệu quả hệ thống
- Luôn kết nối ở mọi nơi với nhiều tùy chọn kết nối BMS hoặc web server.
Các dòng PLC Schneider M171/M172 Series được biết đến như: TM171ODM22R. TM172PDG42SI, TM172PDG42RI, TM172PDG28SI, TM172PDG28S, TM172PDG28RI, TM172PBG42RI, TM172PBG28RI, TM172PBG28R, TM172ODM42R, TM172ODM28R, TM172OBM42R, TM172OBM28R. TM171PDM27S, TM171PBM27R.
