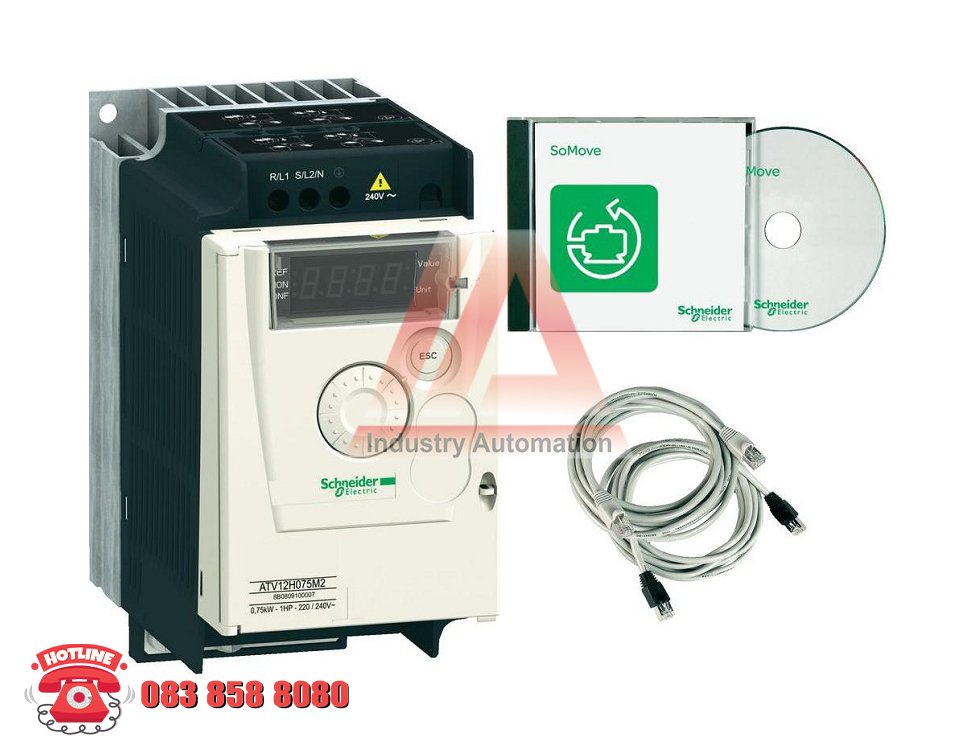

CÀI ĐẶT BIẾN TẦN SCHNEIDER CƠ BẢN
1. THÔNG SỐ CÀI ĐẶT BIẾN TẦN
- Restart biến tần về trạng thái mặc định của nhà sản xuất:
Trình Menu CONF > hàm 102 > chọn thông số 64.
- Cài đặt lệnh tần số biến tần:
Vào Menu CONF > FULL > 400 – > 401 > chọn 183.
- Cài đặt lệnh chạy:
Vào Menu CONF > FULL > 400 – > 406 > chọn 02 > vào 407 > chọn 01.
- Cài mức kích source cho hai chân LI1, LI2
CONF > FULL > 200 – >201 > chọn 00 > vào 203 > chọn 00 > vào nhóm 500 – > 503 > chọn L2H.
- Cài tần số giới hạn chạy.
CONF > FULL > 300 – > 308 > cài 100.0 > vào 500 – > 512 – > 512.2 > cài 60.1
- Cài thông số hiển thị khi RUN:
MON > 800 – > 802 (tần số đang chạy) nhấn giữ ENT 2s
Sau khi kết thúc quá trình cài đặt, tắt và bật nguồn biến tần lại một lần nữa để lưu các thông số I/O đã cài.
2. HƯỚNG DẪN CÀI ĐẶT MẶC ĐỊNH
Biến tần Schneider được cài đặt mặc định trong các điều kiện hoạt động thông dụng. Các bước cài đặt được thực hiện như sau:
- Hiển thị: (BBT) sẳn sàng (rdY) khi động cơ dừng và tần số động cơ khi đồng cơ chạy.
- Tần số động cơ (bFr): 50Hz.
- Ứng dụng duy trì moment cố định bằng cách điều khiển vector từ thông, không cần cảm biến.
- Chế độ dừng bình thường theo độ tăng/giảm tốc giảm tốc (Stt=rMP).
- Chế độ dừng khi có lỗi: tự do
- Các độ tăng/giảm tốc tăng & giảm tốc tuyến tính (ACC, dEC): 3 giây.
- Tốc độ thấp (LSP): 0Hz.
- Tốc độ cao (HSP): 50Hz.
- Dòng nhiệt động cơ (ItH) = dòng điện danh định của động cơ (phụ thuộc vào công suất (BBT)).
- Dòng hãm động cơ (SdC) = 0.7x dòng danh định của (BBT), cho mỗi 0,5 giây.
- Tự động điều chỉnh độ tăng/giảm tốc giảm tốc trong trường hợp quá áp lúc hãm.
- Không tự động khởi động sau khi bị lỗi.
- Tần số đóng cắt của bộ nghịch lưu: 4kHz.
- Các ngõ vào logic:
+ LI1, LI2 (vận hành 2 chiều): điều khiển 2-dây theo trạng thái, LI1=thuận, LI2=nghịch. Đối với ATV312xxxxxxA, hai ngõ vào này chưa gán chức năng
+ LI3, LI4: dùng để chọn 4 tốc độ đặt trước (tốc độ 1= tốc độ tham chiếu hoặc bằng 0, tốc độ 2 = 10Hz, tốc độ 3 = 15Hz, tốc độ 4 = 20Hz).LI5-LI6: chưa gán chức năng.
- Các ngõ vào analog:
+ AI1: tham chiếu tốc độ 0-10V, chưa gán đối với ATV31xxxxxxA.
+ AI2: tham chiếu tốc độ tổng 0±10V.
+ AI3: 4-20mA chưa gán chức năng.
3. CÁC CHỨC NĂNG CƠ BẢN CỦA BIẾN TẦN
- Bảo vệ nhiệt bằng que PTC lắp trên miếng tản nhiệt hoặc tích hợp trong module công suất.
- Bảo vệ gián tiếp chống quá tải bằng cách ngắt khi có hiện tượng quá dòng.
- Thông gió cho BBT hoạt động khi được cấp nguồn rồi tắt sau 10s nếu không có lệnh RUN. Bộ phận quạt thông gió được cấp nguồn tự động khi BBT không khóa. Sau đó ngắt nguồn vài giây rồi bị khóa.
Trên đây là hướng dẫn cài đặt cho biến tần Schneider cơ bản, mong sẽ giúp ích cho những khách hàng của Chúng tôi!
