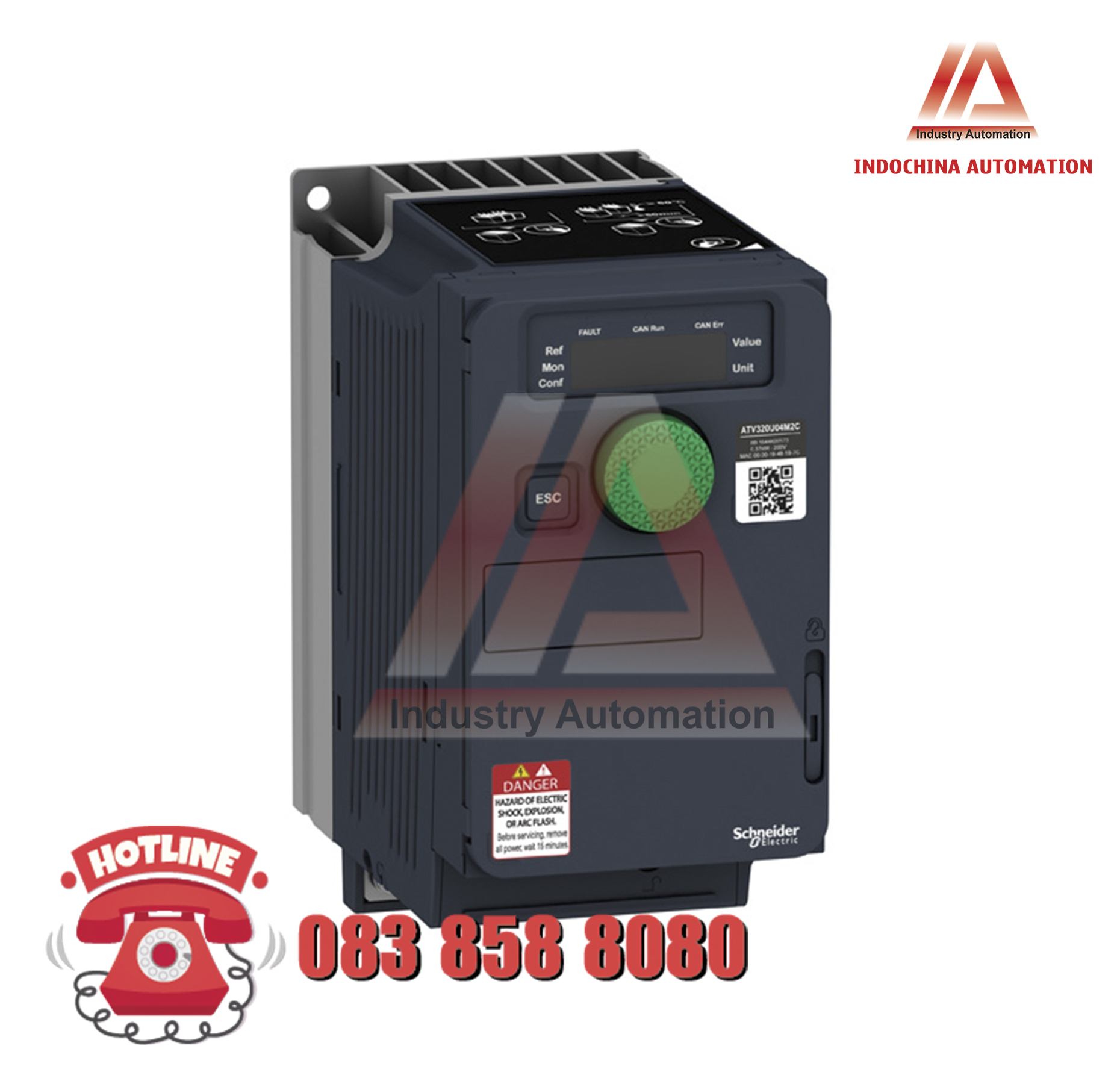

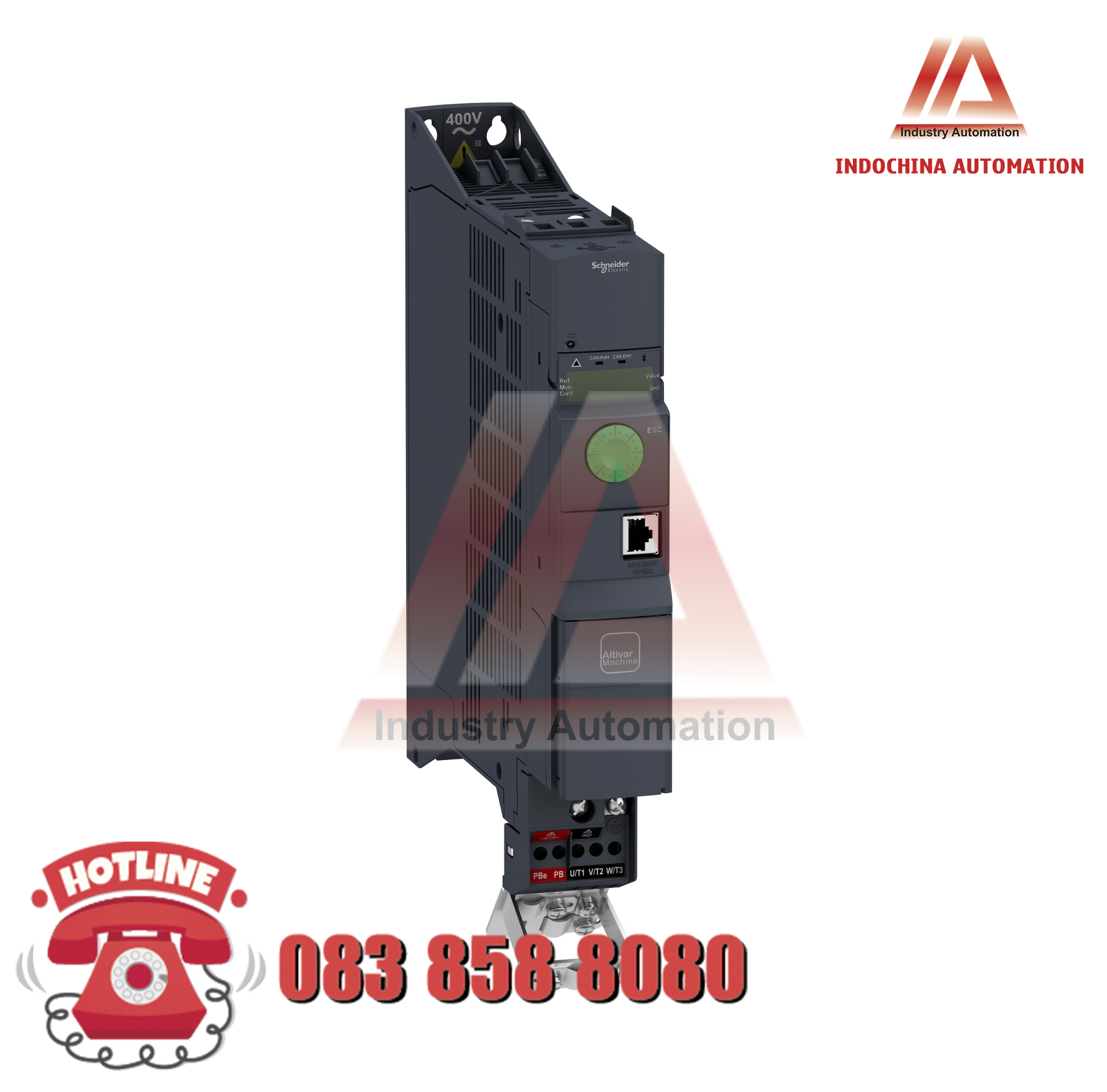

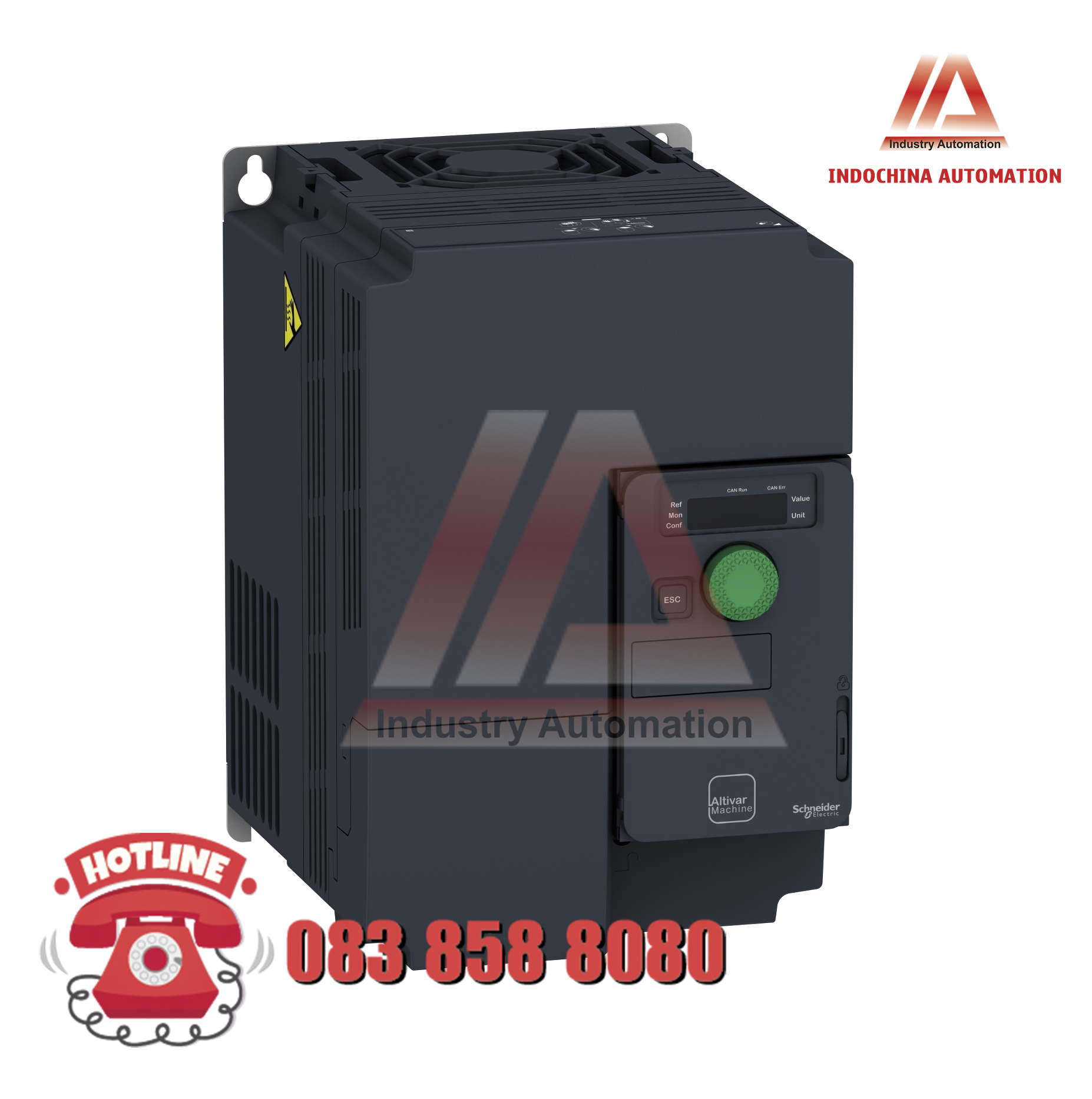

HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN ATV320 - SCHNEIDER
Hướng dẫn cài đặt biến tần ATV320 - Schneider
1. Trả về mặc định của nhà máy (factory setting).Vào menu COnF/FCS-/FCSI = Ini/Fry- = All
2. Nhập các thông số động cơ và làm auto tune (nếu động cơ có nhãn).
Vào menu COnF/FULL/ drC-/ bFr = loại tần số động cơ (50Hz/60Hz)
Vào menu COnF/FULL/ drC-/Asy-/
+ nPr = công suất định mức động cơ (P)
+ nCr = dòng điện mức động cơ (A)
+ UnS = Điện áp định mức động cơ (V)
+ FrS = Tần số định mức động cơ (50Hz)
+ nSP = Tốc độ định mức động cơ (vòng/phút)
+ COS = Cos phi
- Làm Auto tuning: tUn = YES -> dOnE
Vào menu COnF/FULL/ drC-/Asy-/
+ nPr = công suất định mức động cơ (P)
+ nCr = dòng điện mức động cơ (A)
+ UnS = Điện áp định mức động cơ (V)
+ FrS = Tần số định mức động cơ (50Hz)
+ nSP = Tốc độ định mức động cơ (vòng/phút)
+ COS = Cos phi
- Làm Auto tuning: tUn = YES -> dOnE
3. Chọn luật điều khiển động cơ tùy theo tải.
Vào menu COnF/FULL/ drC-/Ctt-
+ UUC (luật vector)
+ Std (luật U/f)
+ Syn (động cơ đồng bộ vòng hở)
+ Ufq (luật bơm quạt)
+ nLd (luật tiết kiệm năng lượng)
4. Cài đặt thông số làm việc
- Cài đặt dòng bảo vệ quá tải.
Vào menu COnF/FULL/ Set-/ ItH = dòng định mức động cơ
- Cài đặt thời gian tăng tốc (ACC), thời gian giảm tốc (DEC)
Vào menu COnF/FULL/ Set-/
+ ACC = thời gian tăng tốc
+ DEC = thời gian giảm tốc
- Cài đặt giới hạn tốc độ cao (HSP), giới hạn tốc độ thấp (LSP)
Vào menu COnF/FULL/ Set-
+ HSP = giới hạn tốc độ cao
+ LSP = giới hạn tốc độ thấp
5. Cài đặt relay báo trạng thái biến tần.
Relay 1 (R1A-R1B-R1C) báo lỗi (relay đóng vào khi không có lỗi, mở ra khi có lỗi).
Relay 2 (R2A-R2C) báo chạy dừng.
Vào menu COnF/FULL/ I-O/r1/ r1 = Flt
Vào menu COnF/FULL/ I-O/r2 / r2- Run
6. Cài đặt ngõ ra analog báo trạng thái biến tần.
- Cài đặt AO1 báo tốc độ chạy, xuất ra từ 0-10VDC
Vào menu COnF/FULL/ I-O/AO1
+ AO1 = Ofr (báo tốc độ chạy)
+ AO1t = 10V (xuất ra 0-10V)
- Chức năng bắt tốc độ động cơ – Catch on the fly
Vào menu COnF/FULL/ FLt-/FLr/ FLr = Yes
