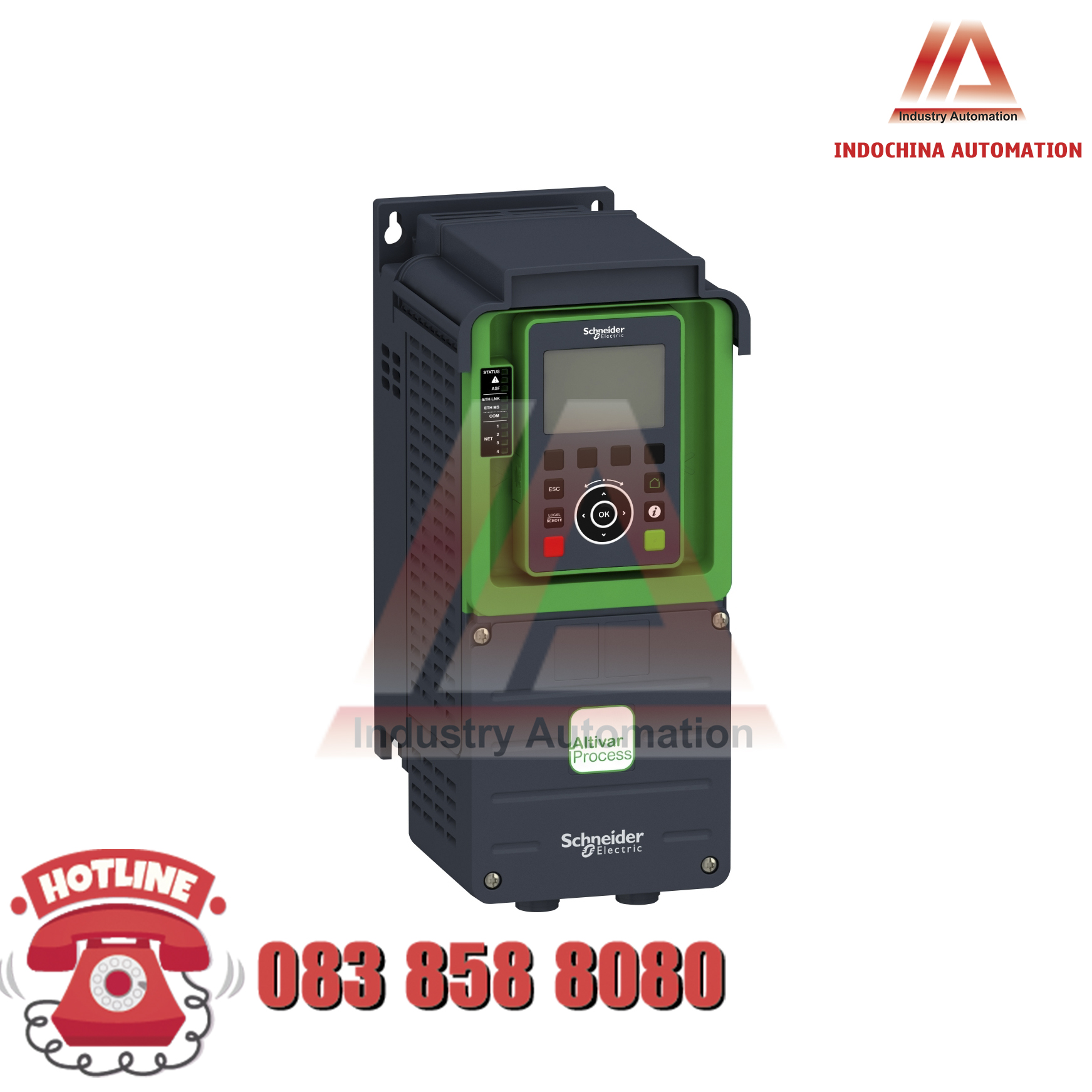

HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN ATV630 - SCHNEIDER

HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN ATV630 - SCHNEIDER

Hướng dẫn cài đặt thông số cơ bản biến tần ATV630

1. Trả về thông số mặc định nhà máy (factory setting).
Main menu / file management / Factory setting
+ Parameter Group list = đánh dấu vào “ALL”
=> Go to factory setting = Enter

2. Nhập các thông số động cơ và làm auto tuning
Main menu / Simply Start /
Basic frequency (Loại động cơ) = 50 (IEC) hoặc 60 (NEMA) thường cài là 50
+ Nominal motor power = công suất động cơ (KW)
+ Nominal motor voltage = Điện áp định mức (V)
+ Nominal motor current = Dòng định mức động cơ (A)
+ Nominal motor Freq = Tần số định mức động cơ (Hz)
+ Nominal motor speed = Tốc độ định mức động cơ (rpm)
Main menu / Simply Start / auto tuning = apply auto tuning – khi auto tuning thành công, thông số auto tuning Status = Done

3. Chọn luật điều khiển động cơ theo tải.
 Điều khiển vector
- Độ chính xác cáo, cho moment cao ở tốc độ thấp (0-10Hz).
- Đáp ứng tốt hơn so với luật V/F
- Đòi hỏi phải nhập thông số động cơ và làm Auto tuning.
Main menu / complete setting / Motor parameter / motor control type
. U/F VC Standard (loại điều khiển động cơ tiêuc chuẩn).
. U/F VC Quad (luật dành cho bơm quạt)
. SYN U VC ( luật điều khiển động cơ đồng bộ)
 Luật V/F
- Dùng cho motor không có thông số
- Nhiều motor song song
- Motor có công suất nhỏ hơn biến tần.

4. Cài đặt thông số làm việc
Bảo vệ quá tải:
Main menu/ simply start/ motor th current = dòng bảo về quá tải (chỉnh bằng dòng định mức động cơ).
Cài đặt giới hạn dòng (Current limit):
+ Main menu/ Complete setting/ Motor parameter/
. Dual rating (chọn loại tải)  = Normal rating (tải nhẹ) hoặc High rating (tải nặng)
+ Main menu/ Complete setting/ Motor parameter/ Monitoring
. current limitation:
= chỉnh theo mục đích sử dụng nhưng  tối đa 1.1xIn đối với tải nhẹ
= chỉnh theo mục đích sử dụng nhưng tối đa 1.5xIn đối với tải nặng
Cài thời gian tăng tốc (ACC), thời gian giảm tốc (DEC).
+ Main menu/ Simply Start/
. Acceleration = thời gian tăng tốc
. Deceleration = thời gian giảm tốc
Cài đặt giới hạn tốc độ cao (HSP), giới hạn tốc độ thấp (LSP)
+ Main menu/ Simply Start/
. High speed = Giới hạn tốc độ cao (Hz)
. Low speed = Giới hạn tốc độ thấp (Hz)\
Trên đây là hướng dẫn cài đặt cơ bản cho biến tần ATV630- Schneider.
